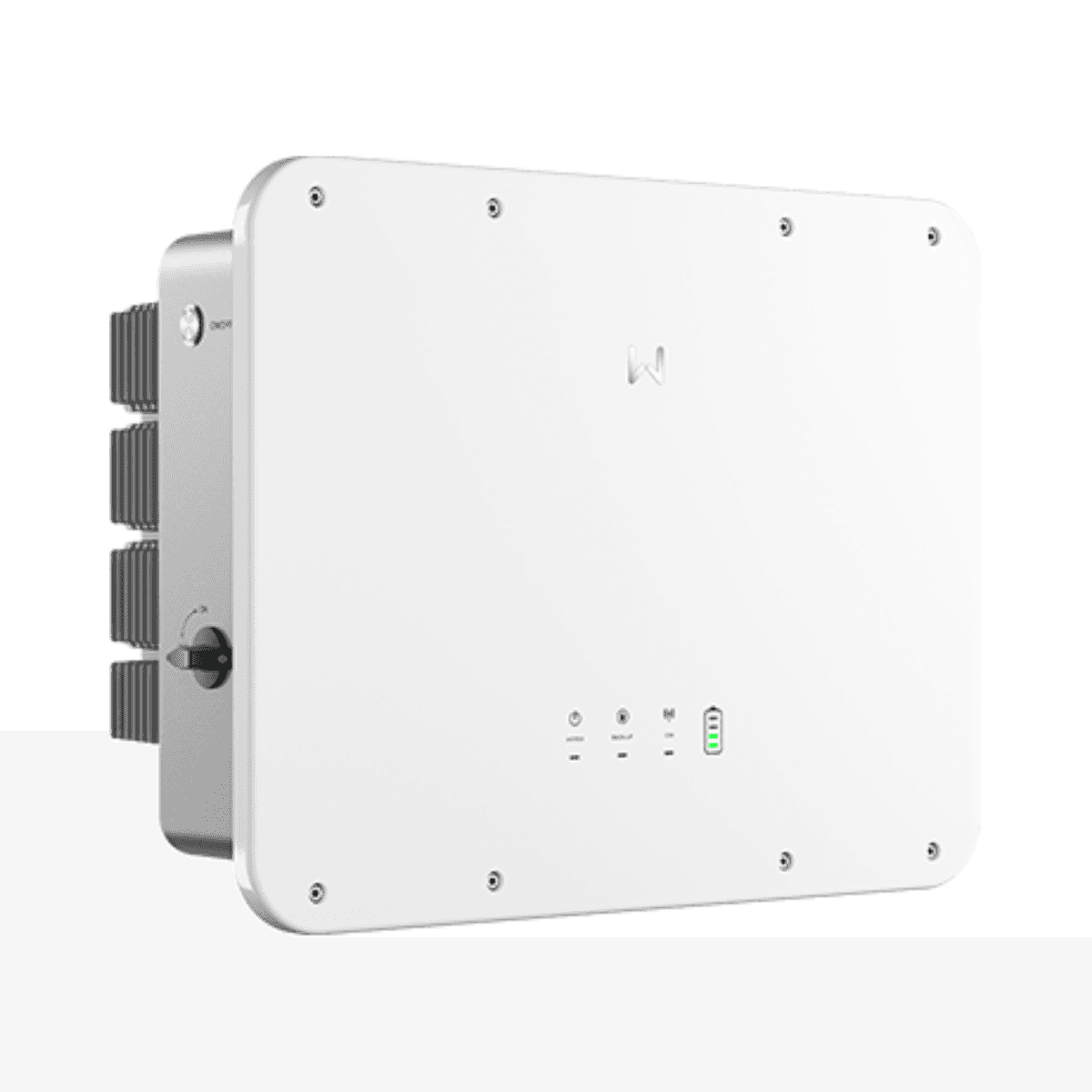

10 kW Einphasen-Hybrid-Solarwechselrichter 2 MPPT ES Uniq GoodWe GW10K-ES-C10

Der einphasige hybride Solarwechselrichter GoodWe GW10K-ES-C10 gehört zur ES Uniq-Serie und ist für private Photovoltaikanlagen mit Energiespeicher konzipiert. Er bietet eine Nennleistung von 10 kW, verfügt über 2 MPPT-Tracker und ermöglicht die integrierte Verwaltung von Solarerzeugung, Hausverbrauch, Niedervolt-Batterien, Netzanschluss und einem Backup-Ausgang für wichtige Verbraucher.

Der GW10K-ES-C10 unterstützt bis zu 20 kW PV-Eingangsleistung, arbeitet mit 48-V-Batterien und liefert bis zu 10 kW Ladeleistung sowie 11 kW Entladeleistung. Sein 10-kVA-Backup-Ausgang mit einer Umschaltzeit von weniger als 4 ms, vergleichbar mit einer USV, sorgt dafür, dass ausgewählte Verbraucher bei Netzausfall weiter versorgt werden. Zudem bietet er IP66-Schutz, integriertes AFCI und Konnektivität über RS485, WiFi, LAN und Bluetooth.

Einphasiger 10-kW-Hybridwechselrichter

Der GoodWe GW10K-ES-C10 bietet eine nominale Ausgangsleistung von 10 kW und eine nominale Scheinleistung von 10 kVA. Im netzgekoppelten Betrieb kann er bis zu 11 kW Wirkleistung und 11 kVA maximale Scheinleistung erreichen.

Er ist für einphasige Netze mit 220, 230 oder 240 V ausgelegt und kann mit 50 oder 60 Hz betrieben werden. Sein maximaler Netzausgangsstrom beträgt 50 A, während der Leistungsfaktor von 0,8 kapazitiv bis 0,8 induktiv einstellbar ist.

2 MPPT mit vier Eingängen für PV-Strings

Der Wechselrichter verfügt über 2 unabhängige MPPT-Tracker und ermöglicht den Anschluss von zwei PV-Strings an jeden von ihnen. Diese 2+2-Konfiguration bietet Flexibilität bei der Verteilung der Solarmodule auf unterschiedliche Ausrichtungen oder Dachbereiche.

Jeder MPPT unterstützt einen maximalen Eingangsstrom von 32 A, mit maximal 16 A pro String, sowie einen maximalen Kurzschlussstrom von 48 A pro MPPT. Diese Eigenschaften erleichtern die Kombination mit modernen Hochleistungs-PV-Modulen.

Bis zu 20 kW PV-Eingangsleistung

GoodWe gibt für den GW10K-ES-C10 eine maximale PV-Eingangsleistung von 20 kW an, was einer Überdimensionierung von bis zu 200% gegenüber seiner Nennleistung von 10 kW entspricht.

Die maximale Eingangsspannung beträgt 600 V, und der MPPT-Arbeitsbereich liegt zwischen 60 und 550 V. Die nominale Eingangsspannung beträgt 360 V, und die Startspannung liegt bei 58 V.

Dieser Spielraum ermöglicht die Auslegung von Anlagen mit einer höheren Modulleistung als der Nennleistung des Wechselrichters, sofern die von GoodWe festgelegten Spannungs-, Strom- und Konfigurationsgrenzen eingehalten werden.

Niedervolt-Batterien mit 48 V

Der GoodWe ES Uniq GW10K-ES-C10 verfügt über einen Eingang für Niedervolt-Lithium-Ionen- oder Blei-Säure-Batterien. Er arbeitet mit einer nominalen Batteriespannung von 48 V, einem Betriebsbereich von 40 bis 60 V und einer Startspannung von 44,2 V.

Der maximale kontinuierliche Lade- und Entladestrom beträgt 200 A. Der Wechselrichter kann bis zu 10 kW Batterieladeleistung und bis zu 11 kW Entladeleistung bereitstellen und bietet damit eine hohe Kapazität zum Speichern und Abrufen von Energie in Wohnanlagen mit hohem Verbrauch.

10-kVA-Backup-Ausgang mit Umschaltung unter 4 ms

Der Backup-Ausgang des GW10K-ES-C10 liefert eine nominale Scheinleistung von 10 kVA. Im Inselbetrieb kann er 11 kVA erreichen und einen Spitzenwert von bis zu 20 kVA für 10 Sekunden unterstützen, was besonders nützlich ist, um Geräte mit hohen Anlaufströmen zu versorgen.

GoodWe gibt eine Umschaltzeit auf USV-/UPS-Niveau von weniger als 4 ms an. Bei einem Netzausfall kann das System die Versorgung schnell auf den Backup-Ausgang umschalten, sofern ausreichend Energie in der Batterie oder aus der PV-Erzeugung verfügbar ist.

3-in-1-Port für Generator, Smart Loads und PV-Wechselrichter

Die ES Uniq-Serie verfügt über einen multifunktionalen 3-in-1-Port, der die Konfigurationsmöglichkeiten der Anlage erweitert. Dieser Port kann je nach Systemdesign zur Integration eines Generators, zur Steuerung intelligenter Verbraucher oder zum Anschluss eines kompatiblen netzgekoppelten PV-Wechselrichters verwendet werden.

Beim Modell GW10K-ES-C10 unterstützt der für den Generator vorgesehene Eingang eine nominale Scheinleistung von 10 kVA und eine maximale Scheinleistung von 11 kVA.

Netzgekoppelter und Inselbetrieb

Der Wechselrichter kann sowohl in netzgekoppelten Anlagen als auch in Off-Grid-Konfigurationen eingesetzt werden. Diese Flexibilität ermöglicht Systeme für klassischen Eigenverbrauch, Anlagen mit Speicher und Backup oder Lösungen, die auf eine höhere Energieautarkie des Hauses abzielen.

Die ES Uniq-Serie unterstützt außerdem den Mikronetzbetrieb und kann mit anderen PV-Geräten koordiniert werden, um verschiedene Erzeugungs- und Verbrauchsquellen zu verwalten.

Bis zu 6 Wechselrichter parallel

GoodWe erlaubt den Parallelbetrieb von bis zu 6 kompatiblen ES Uniq-Wechselrichtern sowohl im Netzbetrieb als auch im Inselbetrieb. Diese Funktion erleichtert skalierbare Anlagen und ermöglicht eine spätere Erweiterung der verfügbaren Leistung bei steigendem Energiebedarf.

Maximaler Wirkungsgrad von 97,6%

Der GW10K-ES-C10 erreicht einen maximalen Wirkungsgrad von 97,6% und einen europäischen Wirkungsgrad von 96,2%. Der maximale Wirkungsgrad im Batterie-zu-Netz-Prozess beträgt 95,5%, während der MPPT-Wirkungsgrad 99,9% erreicht.

Diese Werte ermöglichen eine effiziente Nutzung sowohl der von den PV-Modulen erzeugten als auch der in den Batterien gespeicherten Energie.

AFCI und integrierte elektrische Schutzfunktionen

Der GoodWe GW10K-ES-C10 verfügt über verschiedene Überwachungs- und Sicherheitssysteme zum Schutz des Wechselrichters und der PV-Anlage.

• String-Stromüberwachung PV: integriert.
• Erkennung des PV-Isolationswiderstands: integriert.
• Überwachung des Fehlerstroms: integriert.
• Schutz gegen DC-Verpolung: integriert.
• Anti-Islanding-Schutz: integriert.
• Schutz gegen AC-Überstrom: integriert.
• Schutz gegen AC-Kurzschluss: integriert.
• Schutz gegen AC-Überspannung: integriert.
• DC-Schalter: integriert.
• DC-Überspannungsschutz: Typ III.
• AC-Überspannungsschutz: Typ III.
• AFCI: integriert.
• Fernabschaltung: integriert.
• Schnellabschaltung: optional.

WiFi, LAN, Bluetooth und RS485

Der Wechselrichter verfügt über verschiedene Kommunikationsschnittstellen zur einfachen Überwachung und Verwaltung der Anlage. Er bietet RS485, WiFi, LAN und Bluetooth sowie CAN-Kommunikation mit dem Batteriemanagementsystem.

Er ist mit den Protokollen Modbus RTU und Modbus TCP kompatibel. Die Benutzeroberfläche kombiniert LCD-Display, WLAN-Verbindung und App-Verwaltung und erleichtert so die Abfrage von Parametern und Energieflüssen des Systems.

IP66-Schutz

Der GoodWe GW10K-ES-C10 verfügt über die Schutzart IP66 und bietet damit eine hohe Beständigkeit gegen das Eindringen von Staub und Wasser. Sein für die Wandmontage ausgelegtes Design ermöglicht die Installation an verschiedenen Innen- oder Außenstandorten, sofern die von GoodWe angegebenen Bedingungen eingehalten werden.

Er kann bei Umgebungstemperaturen zwischen -35 und +60 °C, einer relativen Luftfeuchtigkeit von bis zu 95% und einer maximalen Betriebshöhe von 3000 Metern arbeiten.

Kühlung durch intelligente Belüftung

Das Wärmemanagement erfolgt über ein intelligentes Belüftungssystem, das die Kühlung an den Bedarf des Geräts anpasst. Dieses System hilft, die Innentemperatur während Phasen hoher Erzeugung, Ladung oder Entladung im geeigneten Bereich zu halten.

Technische Daten des GoodWe GW10K-ES-C10

• Marke: GoodWe.
• Referenz: GW10K-ES-C10.
• Serie: ES Uniq.
• Typ: hybrider Solarwechselrichter.
• Netz: einphasig.
• Nenn-Ausgangsleistung: 10 kW.
• Nenn-Scheinleistung am Netz: 10 kVA.
• Maximale Wirkleistung: 11 kW.
• Maximale Scheinleistung am Netz: 11 kVA.
• Nennausgangsspannung: 220 / 230 / 240 V.
• Ausgangsspannungsbereich: 170-280 V.
• Nennfrequenz: 50 / 60 Hz.
• Maximaler Netzausgangsstrom: 50 A.
• Leistungsfaktor: ca. 1, einstellbar von 0,8 kapazitiv bis 0,8 induktiv.
• Maximale Gesamtklirrfaktor: <3%.
• Anzahl MPPT: 2.
• Strings pro MPPT: 2 / 2.
• Maximale PV-Eingangsleistung: 20 kW.
• PV-Überdimensionierung: bis zu 200%.
• Maximale PV-Eingangsspannung: 600 V.
• MPPT-Arbeitsbereich: 60-550 V.
• PV-Startspannung: 58 V.
• Nominale PV-Spannung: 360 V.
• Maximaler Eingangsstrom pro MPPT: 32 / 32 A.
• Maximaler Strom pro String: 16 A.
• Maximaler Kurzschlussstrom pro MPPT: 48 / 48 A.
• Batterietyp: Lithium-Ionen / Blei-Säure.
• Nominale Batteriespannung: 48 V.
• Batteriespannungsbereich: 40-60 V.
• Batterie-Startspannung: 44,2 V.
• Anzahl Batterieeingänge: 1.
• Maximaler kontinuierlicher Ladestrom: 200 A.
• Maximaler kontinuierlicher Entladestrom: 200 A.
• Maximale Ladeleistung: 10 kW.
• Maximale Entladeleistung: 11 kW.
• Nominale Backup-Leistung: 10 kVA.
• Maximale Backup-Leistung ohne Netz: 11 kVA.
• Backup-Spitzenleistung: bis zu 20 kVA für 10 s.
• Umschaltzeit auf Backup: <4 ms.
• Nominale Eingangsleistung des Generators: 10 kVA.
• Maximale Eingangsleistung des Generators: 11 kVA.
• Maximaler Wirkungsgrad: 97,6%.
• Europäischer Wirkungsgrad: 96,2%.
• Maximaler Wirkungsgrad Batterie-Netz: 95,5%.
• MPPT-Wirkungsgrad: 99,9%.
• Kommunikation mit BMS: CAN.
• Kommunikation: RS485, WiFi, LAN und Bluetooth.
• Protokolle: Modbus RTU und Modbus TCP.
• Schnittstelle: LCD, WLAN und App.
• AFCI: integriert.
• Fernabschaltung: integriert.
• Schnellabschaltung: optional.
• DC-Überspannungsschutz: Typ III.
• AC-Überspannungsschutz: Typ III.
• Schutzart: IP66.
• Kühlung: intelligente Belüftung.
• Betriebstemperatur: -35 bis +60 °C.
• Relative Luftfeuchtigkeit: 0-95%.
• Maximale Höhe: 3000 m.
• Topologie: transformatorlos.
• Montage: Wandmontage.
• Abmessungen: 560 x 444,5 x 226 mm.
• Gewicht: 29 kg.
• Parallelbetrieb: bis zu 6 kompatible Wechselrichter.
• Mikronetzbetrieb: ja.

Eine komplette Lösung für Eigenverbrauch mit Batterien

Der GoodWe GW10K-ES-C10 kombiniert 10 kW Nennleistung, 2 MPPT mit vier String-Eingängen, bis zu 20 kW PV-Leistung und Batteriespeicher mit 48 V. Diese Architektur ermöglicht es, die Solarproduktion tagsüber zu nutzen und Überschüsse zu speichern, um sie später zu verwenden, wenn der Verbrauch die verfügbare Erzeugung übersteigt.

Sein 10-kVA-Backup-Ausgang mit Spitzenwerten von bis zu 20 kVA für 10 Sekunden und einer Umschaltzeit von weniger als 4 ms bietet zusätzliche Versorgungssicherheit bei Stromausfällen. Hinzu kommen der 3-in-1-Port, der Mikronetzbetrieb und die Möglichkeit, bis zu sechs Wechselrichter parallel zu schalten, um skalierbare Anlagen zu schaffen.

Mit IP66-Schutz, integriertem AFCI, WiFi, LAN, Bluetooth, LCD-Display und umfangreichen Energiemanagementmöglichkeiten ist der GoodWe ES Uniq GW10K-ES-C10 eine besonders umfassende Lösung für private Eigenverbrauchsanlagen, die Photovoltaikerzeugung, Speicher, Notstromversorgung und intelligentes Energiemanagement kombinieren möchten.

Wichtig: Batterien, PV-Module, externe Schutzgeräte und weitere Komponenten müssen gemäß den Spezifikationen von GoodWe dimensioniert werden. Für die Verwendung von Batterien anderer Hersteller muss geprüft werden, ob diese in der aktuellen Kompatibilitätsliste des Herstellers aufgeführt sind.
