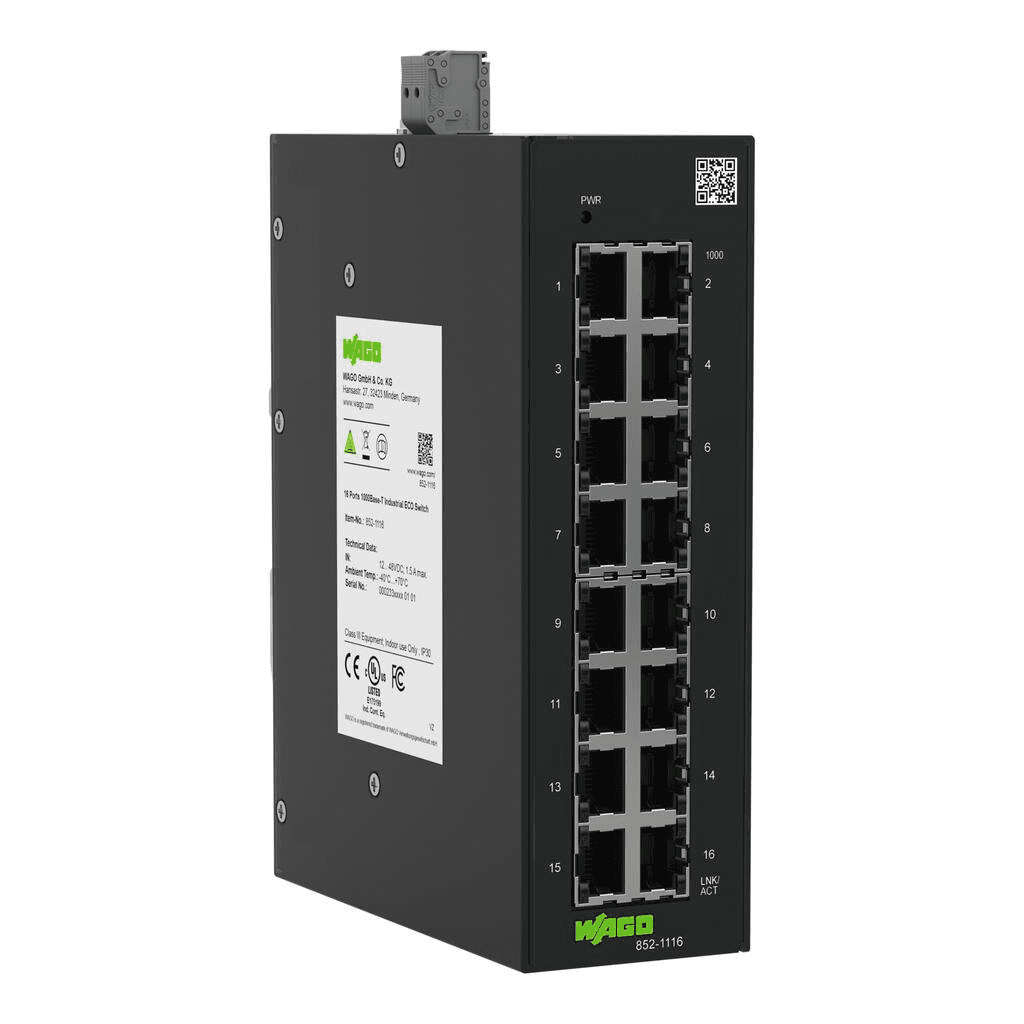

Industrieller ECO-Switch mit 16 Ports

Der WAGO Industrial-ECO-Switch 852-1116 ist ein unmanaged industrieller Ethernet-Switch mit 16 RJ45-Gigabit-Ethernet-Ports, entwickelt für den Aufbau zuverlässiger Kommunikationsnetze in Maschinen, Schaltschränken und Automatisierungssystemen. Seine Ports unterstützen 10/100/1000BASE-T mit Autonegotiation und Auto-MDI/MDIX und ermöglichen so eine einfache Inbetriebnahme ohne vorherige Konfiguration.

Das Gerät verfügt über eine redundante Stromversorgung von 12 bis 48 VDC, einen per DIP-Schalter konfigurierbaren Alarmskontakt, LED-Statusanzeigen und ein Aluminium-Metallgehäuse für die Montage auf einer 35-mm-DIN-Schiene. Sein erweiterter Betriebstemperaturbereich von -40 bis +70 °C sowie die hohe Widerstandsfähigkeit gegen Vibrationen und Stöße machen ihn zu einer besonders geeigneten Lösung für Ethernet-Netzwerke in industriellen Umgebungen.

Unmanaged industrieller Ethernet-Switch mit 16 Ports

Die WAGO-Referenz 852-1116 verfügt über 16 RJ45-Ethernet-Schnittstellen und bietet damit eine hohe Anschlussdichte in einem einzigen Gerät.

Da es sich um einen unmanaged Switch handelt, benötigt er keine Programmierung oder Netzwerkkonfiguration, um in Betrieb zu gehen. Es genügt, die Versorgung anzuschließen und die kompatiblen Ethernet-Geräte zu verbinden, was den Aufbau kleiner und mittelgroßer Industrienetzwerke erleichtert.

16 Gigabit-Ethernet-Ports

Die 16 Kupferports unterstützen die wichtigsten in der Automatisierung verwendeten Ethernet-Geschwindigkeiten:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Alle Ports verfügen über Autonegotiation, sodass der Switch die mit dem angeschlossenen Gerät kompatible Übertragungsgeschwindigkeit automatisch erkennt.

Auto-MDI/MDIX an allen Ports

Die Auto-MDI/MDIX-Funktion erkennt automatisch die Sende- und Empfangsleitungen des Ethernet-Kabels.

Diese Eigenschaft vereinfacht die Verkabelung, da bei kompatiblen Geräten nicht zwischen direkten und gekreuzten Verbindungen unterschieden werden muss, und unterstützt einen nahezu Plug-and-Play-Betrieb.

Blockierungsfreies Store-and-Forward-Switching

Der WAGO 852-1116 verwendet die Store-and-Forward-Switching-Technologie und eine non-blocking-Architektur.

Der Switch empfängt und prüft die Frames, bevor er sie an den Zielport weiterleitet, während seine Architektur die Kommunikation zwischen den Ports ohne die Einschränkungen einer blockierenden Switching-Matrix ermöglicht.

Tabelle für bis zu 8.000 MAC-Adressen

Das Gerät verfügt über eine interne Tabelle zur Verwaltung von bis zu 8.000 MAC-Adressen.

Diese Kapazität ermöglicht es, zu lernen, welche Geräte an welchem Port angeschlossen sind, und Ethernet-Frames an das entsprechende Ziel innerhalb des Netzwerks weiterzuleiten.

Kompatibel mit Jumbo Frames bis 10.000 Byte

Der Switch unterstützt Jumbo Frames bis 10.000 Byte und erleichtert damit die Übertragung größerer Ethernet-Frames, sofern die angeschlossenen Geräte und die Anwendung diese Funktion ebenfalls unterstützen.

Energy Efficient Ethernet

Der WAGO 852-1116 erfüllt den Standard IEEE 802.3az Energy Efficient Ethernet.

Diese Technologie reduziert den Energieverbrauch der Ethernet-Verbindungen bei geringer Übertragungsaktivität, indem sie den Betrieb der Schnittstellen an die tatsächliche Netzwerklast anpasst.

Ethernet-Traffic-Priorisierung

Das Gerät unterstützt IEEE 802.1p zur Priorisierung von Ethernet-Paketen.

WAGO spezifiziert außerdem die Priorisierung von Paketen des Protokolls PROFINET, EtherType 0x8892, eine besonders nützliche Funktion in Automatisierungsnetzen, in denen bestimmte Daten priorisiert behandelt werden müssen.

IEEE 802.3x Flow Control

Die Kompatibilität mit IEEE 802.3x Flow Control ermöglicht die Verwaltung von Überlastsituationen in Full-Duplex-Ethernet-Kommunikationen durch Flusskontrollmechanismen zwischen kompatiblen Geräten.

Stromversorgung von 12 bis 48 VDC

Der Industrial-ECO-Switch verfügt über einen breiten Versorgungsspannungsbereich von 12 bis 48 VDC, mit einer Toleranz von ±15 %.

Diese Flexibilität erleichtert die Integration in Automatisierungsschränke, die mit unterschiedlichen industriellen Gleichspannungen arbeiten.

Der von WAGO angegebene maximale Verbrauch beträgt:

• Maximale Leistung: 14 W.
• Maximaler Strom: 1.500 mA.

Redundante Stromversorgung

Der WAGO 852-1116 verfügt über einen redundanten Stromeingang, wodurch die Verfügbarkeit des Netzwerks erhöht wird, wenn die Installation zwei entsprechend konfigurierte Stromquellen verwendet.

In Systemen, in denen die Kontinuität der Kommunikation wichtig ist, ermöglicht diese Option eine Stromversorgung mit höherer Ausfallsicherheit.

Überspannungs- und Verpolungsschutz

Die Elektronik integriert Überspannungs- und Verpolungsschutz und hilft so, den Switch vor bestimmten fehlerhaften elektrischen Bedingungen am Versorgungseingang zu schützen.

Konfigurierbarer Alarmskontakt

Das Gerät verfügt über einen per DIP-Schalter konfigurierbaren Alarmskontakt, der ein zusätzliches Signal zur Überwachung bestimmter Störungen bereitstellt.

Zusammen mit der redundanten Stromversorgung und den LED-Anzeigen erweitert dieser Kontakt die Diagnosemöglichkeiten des Switches im Automatisierungsschrank.

LED-Statusanzeigen

Die Frontseite verfügt über LED-Anzeigen, mit denen sich der Gerätestatus und die Verbindungen schnell überprüfen lassen.

• PWR grün: zeigt die Spannungsversorgung an.
• 1000 grün pro Port: zeigt den Betrieb mit 1.000 Mbit/s an.
• LNK/ACT grün pro Port: zeigt Link und Datenaktivität an.

Diese Anzeigen erleichtern die Inbetriebnahme und die visuelle Lokalisierung möglicher Verbindungsprobleme.

Cat. 5e Ethernet-Kabel oder höher

Für Ethernet-Kommunikation über Kupfer spezifiziert WAGO Kabel der Kategorie Cat. 5e oder höher.

Die maximal zulässige Länge pro Verbindung beträgt 100 Meter, entsprechend den üblichen Bedingungen von Ethernet-Netzwerken über Kupfer.

Montage auf 35-mm-DIN-Schiene

Der Switch ist für die Montage auf einer 35-mm-DIN-Schiene vorbereitet und lässt sich so direkt in Schaltschränke und Automatisierungsgehäuse integrieren.

Sein Industrieformat vereint die 16 Gigabit-Ports in einem Gerät mit nur 50 mm Breite und optimiert so den verfügbaren Platz auf der Schiene.

Industrielles Aluminiumgehäuse

Das Gehäuse besteht aus Aluminium mit schwarz metallischer Oberfläche.

Das Gerät hat folgende Abmessungen:

• Breite: 50 mm.
• Höhe: 160 mm.
• Tiefe: 120 mm.
• Gewicht: ca. 934 g.

Erweiterter Temperaturbereich von -40 bis +70 °C

Eine der wichtigsten Eigenschaften des 852-1116 ist sein erweiterter Betriebstemperaturbereich.

• Betriebstemperatur: -40 bis +70 °C.
• Lagertemperatur: -40 bis +80 °C.
• Maximale relative Luftfeuchtigkeit: 95 %, nicht kondensierend.

Dieser große Bereich ermöglicht den Einsatz in Schaltschränken und industriellen Anwendungen unter anspruchsvolleren Umgebungsbedingungen als bei herkömmlichen Netzwerkgeräten.

Schutzart IP30

Der Switch verfügt über die Schutzart IP30.

Aus diesem Grund ist er in erster Linie für den Einsatz in Innenräumen sowie innerhalb geeigneter Schaltschränke oder Gehäuse vorgesehen, wenn die Umgebung einen höheren Schutz gegen Staub, Feuchtigkeit oder Wasser erfordert.

Beständig gegen Vibrationen und Stöße

WAGO spezifiziert die mechanische Beständigkeit gemäß den folgenden Normen:

• Vibrationen: IEC 60068-2-6.
• Stöße: IEC 60068-2-27.

Diese Eigenschaften ermöglichen den Einsatz des Geräts in industriellen Umgebungen, in denen in Schaltschränken installierte Geräte Vibrationen oder mechanischen Stößen ausgesetzt sein können.

Industrielle elektromagnetische Verträglichkeit

Das Gerät erfüllt spezifische EMV-Anforderungen für industrielle Umgebungen:

• EMV-Störfestigkeit: EN 61000-6-2.
• EMV-Störaussendung: EN 61000-6-4.

Kompatible Ethernet-Standards

Die technische Dokumentation des WAGO 852-1116 nennt die Kompatibilität mit:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: Priorisierung.

Technische Merkmale des WAGO 852-1116

• Marke: WAGO.
• Referenz: 852-1116.
• Serie: Industrial-ECO-Switch.
• Typ: unmanaged industrieller Ethernet-Switch.
• Anzahl der Ports: 16.
• Ethernet-Anschlüsse: 16 x RJ45.
• Geschwindigkeiten: 10/100/1000 Mbit/s.
• Gigabit-Schnittstelle: 1000BASE-T.
• Autonegotiation: ja, an allen Ports.
• Auto-MDI/MDIX: ja, an allen Ports.
• Switching-Modus: Store-and-Forward.
• Architektur: non-blocking.
• MAC-Tabelle: 8.000 Adressen.
• Jumbo Frames: bis 10.000 Byte.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Priorisierung: IEEE 802.1p.
• Übertragungsmedium: Kupferkabel Cat. 5e oder höher.
• Maximale Kabellänge pro Verbindung: 100 m.
• Versorgungsspannung: 12-48 VDC ±15 %.
• Redundante Stromversorgung: ja.
• Maximaler Verbrauch: 14 W.
• Maximaler Strom: 1.500 mA.
• Überspannungsschutz: ja.
• Verpolungsschutz: ja.
• Alarmskontakt: ja, per DIP-Schalter konfigurierbar.
• LED-Anzeigen: Versorgung, Gigabit-Geschwindigkeit und Link/Aktivität.
• Montage: 35-mm-DIN-Schiene.
• Gehäusematerial: Aluminium.
• Farbe: schwarz metallisch.
• Schutzart: IP30.
• Betriebstemperatur: -40 bis +70 °C.
• Lagertemperatur: -40 bis +80 °C.
• Relative Luftfeuchtigkeit: bis 95 %, nicht kondensierend.
• Vibrationsfestigkeit: IEC 60068-2-6.
• Stoßfestigkeit: IEC 60068-2-27.
• Breite: 50 mm.
• Höhe: 160 mm.
• Tiefe: 120 mm.
• Gewicht: 934 g.
• Kennzeichnung: CE.
• UL-Zulassung: UL 61010-2-201.
• GTIN: 4066966625127.

Industrieller Gigabit-Switch für Automatisierungsschränke

Der WAGO Industrial-ECO-Switch 852-1116 ermöglicht es, bis zu 16 Gigabit-Ethernet-Verbindungen in einem kompakten DIN-Montagegerät ohne Konfiguration zu bündeln und ist damit besonders geeignet für Maschinen, Automatisierungssysteme sowie kleine und mittelgroße Industrienetzwerke.

Seine 16 10/100/1000BASE-T-Ports, redundante Stromversorgung, Alarmskontakt, Energy Efficient Ethernet, IEEE 802.1p-Priorisierung und der Betriebstemperaturbereich von -40 bis +70 °C verbinden einfache Installation mit speziell auf die industrielle Umgebung ausgerichteten Eigenschaften.
