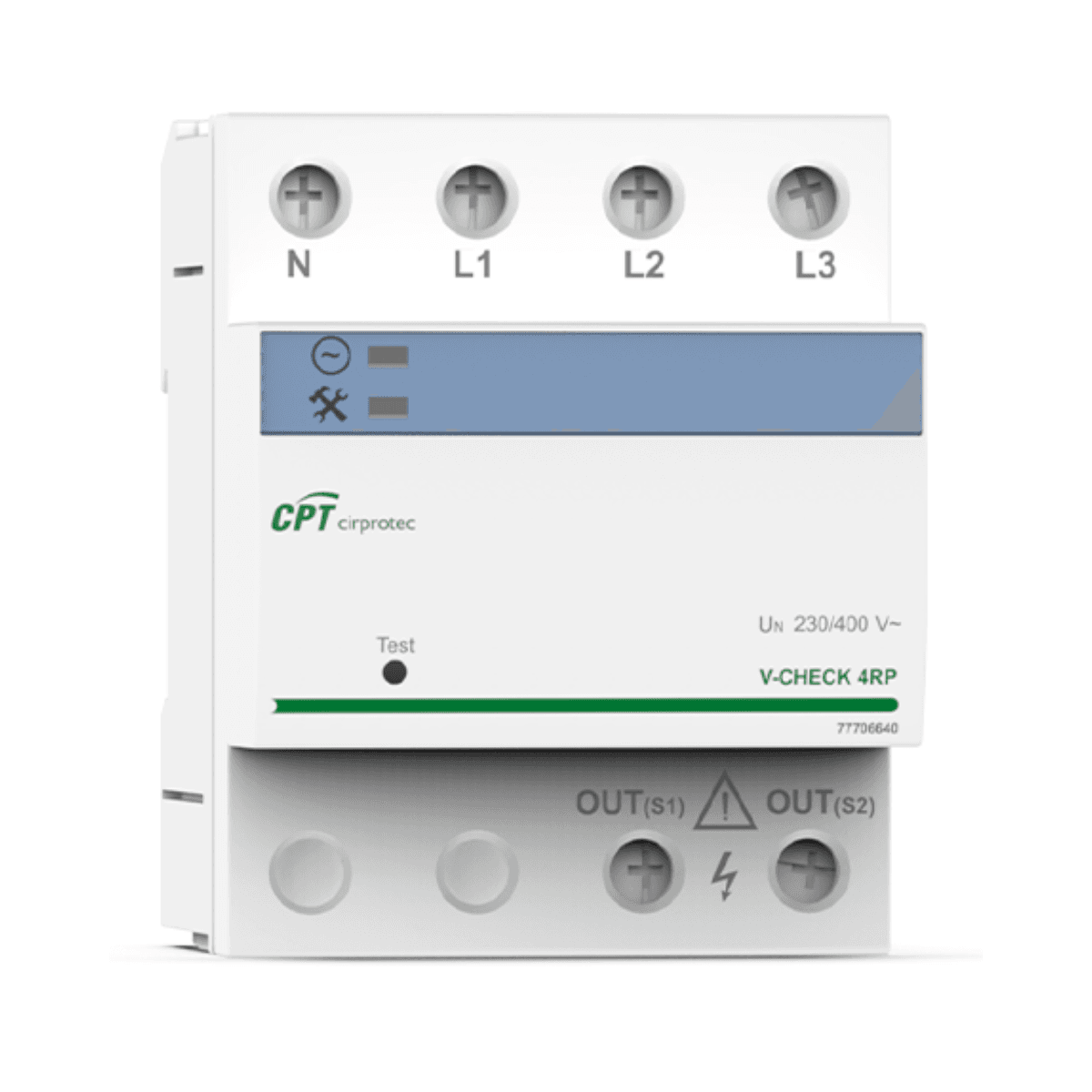

Überspannungsschutz für Dauerbetrieb V-CHECK 4RP 4P

Der Cirprotec V-CHECK 4RP, Referenz 77706640, ist ein Schutzgerät gegen dauerhafte Überspannungen (POP), das für dreiphasige 3P+N-Elektroinstallationen mit 230/400 V ausgelegt ist. Seine Funktion besteht darin, anormale und anhaltende Spannungsanstiege zu erkennen, die in der Regel mit Problemen wie fehlerhafter Verdrahtung oder Neutralleiterunterbrechung zusammenhängen, und über die Auslöse- oder Shunt-Spule eines Leistungsschalters im Kompaktgehäuse (MCCB) die Abschaltung der Anlage auszulösen.

Dieser Cirprotec Schutz gegen dauerhafte Überspannungen ist besonders für Industrie- und Tertiärinstallationen geeignet, in denen elektrische Geräte und Verbraucher vor dauerhaft über den zulässigen Werten liegenden Spannungen geschützt werden müssen. Er verfügt über eine vierpolige 3P+N-Konfiguration, eine Nennspannung von 230 V zwischen Phase und Neutralleiter sowie 400 V zwischen den Phasen und benötigt nur 4 Teilungseinheiten auf der DIN-Schiene.

Hauptmerkmale des Cirprotec V-CHECK 4RP

• Schutz gegen dauerhafte Überspannungen (POP).
• Herstellerreferenz: 77706640.
• Modell: V-CHECK 4RP.
• Vierpolige Drehstromausführung, 3P+N.
• Interne 3+1-Konfiguration.
• Nennspannung: 230/400 V AC.
• Nennspannung zwischen den Phasen: 400 V AC.
• Nennspannung zwischen Phase und Neutralleiter: 230 V AC.
• Netzfrequenz: 50-60 Hz.
• Ansteuerung über Auslöse- oder Shunt-Spule.
• Integrierte Testtaste zur Überprüfung der POP-Schutzfunktion.
• Statusanzeige über LED.
• Kompatibel mit TT- und TN-S-Netzkonfigurationen.
• Schutzarten L-N / N-PE.
• Montage auf DIN-Schiene.
• Breite entsprechend 4 DIN-Module.
• Schutzart IP20.

Schutz vor dauerhaften Überspannungen

Dauerhafte Überspannungen sind Spannungsanstiege, die über einen längeren Zeitraum anhalten können und Schäden an elektrischen und elektronischen Geräten verursachen. Zu den häufigsten Ursachen gehört der Verlust oder die Unterbrechung des Neutralleiters in einer Drehstromanlage, wodurch an den angeschlossenen Verbrauchern ungewöhnlich hohe Spannungen entstehen können.

Der V-CHECK 4RP überwacht die Netzspannung und veranlasst bei Erreichen der festgelegten Ansprechwerte die Abschaltung über die zugehörige Spule des Kompaktleistungsschalters. Auf diese Weise trägt er dazu bei, zu verhindern, dass die Anlage unter schädlichen Überspannungsbedingungen weiter versorgt wird.

Ansprechzeiten bei Überspannung

Das technische Datenblatt von Cirprotec legt die folgenden Grenzwerte für das Ansprech- und Nichtansprechverhalten bei unterschiedlichen Spannungswerten fest, entsprechend den Angaben zum Schutz gegen dauerhafte Überspannungen:

Spannung Maximale Ansprechzeit Maximale Nichtansprechzeit 255 V Kein Auslösen - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Technische Daten

Merkmal Wert Marke Cirprotec Modell V-CHECK 4RP Referenz 77706640 Schutzart Dauerhafte Überspannungen (POP) Anzahl der Pole 4 Pole, 3P+N Interne Konfiguration 3+1 Nennspannung 230/400 V AC L-L-Spannung 400 V AC L-N-Spannung 230 V AC Frequenz 50-60 Hz Ansprechmethode Auslöse- oder Shunt-Spule Testtaste Ja Anzeigeart LED Netzkonfiguration TT, TN-S Schutzarten L-N / N-PE Anzahl DIN-Module 4 Schutzart IP20 Betriebstemperatur -5 bis 40 °C Betriebsfeuchtigkeit 5 bis 95 % Querschnitt starrer Leiter 6 bis 35 mm² Querschnitt flexibler Leiter 6 bis 25 mm² Abmessungen 62 x 90 x 69 mm Nettogewicht 0,205 kg EAN 8435297817772

Empfohlene Anwendungen

Der Cirprotec V-CHECK 4RP eignet sich besonders für dreiphasige Schaltschränke in Industrie- und Tertiärinstallationen mit Risiko dauerhafter Überspannungen. Der Hersteller sieht Anwendungen in Gebäuden, der Industrie, der Telekommunikation und in Wasseraufbereitungsanlagen vor.

Dank der Montage auf DIN-Schiene und seiner Breite von 4 Modulen lässt er sich kompakt in Schaltschränken integrieren. Die Testtaste erleichtert Funktionsprüfungen des POP-Schutzes bei Inbetriebnahme und Wartung.

Hinweise zur Installation

Der V-CHECK 4RP arbeitet in Verbindung mit der Spule eines Kompaktleistungsschalters. Vor der Installation muss daher die Kompatibilität zwischen beiden Geräten geprüft und die Montage gemäß dem von Cirprotec bereitgestellten Schaltbild und den Anweisungen durchgeführt werden. Seine Schutzart IP20 bedeutet, dass er für die Installation innerhalb eines entsprechend geschützten Schaltschranks vorgesehen ist.

Wichtig: Dieses Modell ist für den Schutz vor dauerhaften Überspannungen bestimmt. Wenn die Anlage zusätzlich einen Schutz gegen transiente Überspannungen benötigt, muss sie mit einem geeigneten Überspannungsschutzgerät für transiente Überspannungen ergänzt werden, entsprechend den Eigenschaften und Anforderungen der Installation.
