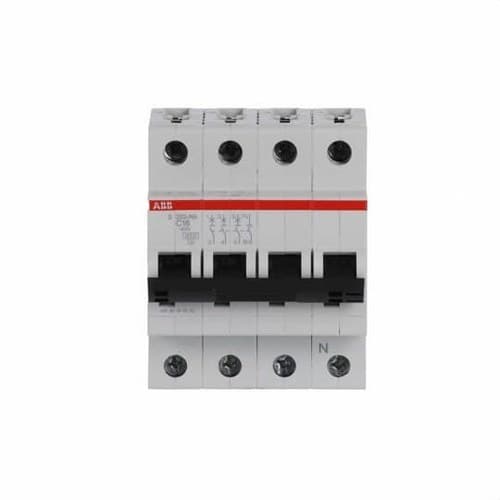

Leistungsschalter S203-C16NA 3P+N 16A Charakteristik C 10kA

Der ABB Leitungsschutzschalter S203-C16NA, Referenz 2CDS253103R0164, ist ein modulares Gerät aus der Baureihe System pro M compact S200 zur Absicherung von Drehstromkreisen mit Neutralleiter gegen Überlast und Kurzschluss. Er verfügt über eine 3P+N-Konfiguration, einen Nennstrom von 16 A und die Auslösecharakteristik C, mit drei geschützten Polen und einem gleichzeitig geschalteten Neutralleiter.

Der S203-C16NA kombiniert einen verzögerten thermischen Auslösemechanismus zum Schutz vor Überlast mit einem elektromagnetischen Schnellauslöser bei Kurzschluss. Sein strombegrenzendes Design, das 4-Modul-Format und die Montage auf DIN-Schiene erleichtern die Integration in Verteilerschränke für Wohn-, Gewerbe- und Industrieanwendungen.

3P+N-Leitungsschutzschalter mit 16 A

Der ABB S203-C16NA verfügt über insgesamt vier Pole: drei geschützte Pole und einen Neutralleiterpol, der gemeinsam mit den Phasen ein- und ausgeschaltet wird. Diese Konfiguration ist besonders geeignet für Drehstromkreise mit Neutralleiter, bei denen das gleichzeitige Abschalten aller aktiven Leiter erforderlich ist.

Der Nennstrom beträgt 16 A und der Neutralleiter befindet sich auf der rechten Seite des Geräts.

Auslösecharakteristik C

Die Auslösecharakteristik C wird häufig in elektrischen Verteilungsanlagen und in Stromkreisen mit Lasten eingesetzt, die moderate Einschaltströme aufweisen können.

Der thermische Auslöser spricht an, wenn eine Überlast über einen bestimmten Zeitraum anhält, während der elektromagnetische Auslöser bei hohen Kurzschlussströmen schnell reagiert.

Ausschaltvermögen 6 kA nach IEC/EN 60898-1

Gemäß IEC/EN 60898-1 gibt ABB für den S203-C16NA ein Bemessungskurzschlussausschaltvermögen Icn von 6 kA bei 400 V AC an. Dieser Wert wird üblicherweise verwendet, wenn der Leitungsschutzschalter nach der Norm für Schutzschalter für Hausinstallationen und ähnliche Anwendungen spezifiziert wird.

10 kA Icu nach IEC/EN 60947-2 bei 400 V

Wird das Gerät als konform mit IEC/EN 60947-2 betrachtet, gibt ABB ein Bemessungsgrenzkurzschlussausschaltvermögen Icu von 10 kA bei 400 V AC an. Aus diesem Grund kann das Modell im Handel als 10-kA-Leitungsschutzschalter beschrieben werden.

Die von ABB gemäß IEC/EN 60947-2 veröffentlichten Werte sind:

• Icu bei 230 V AC: 20 kA.
• Icu bei 400 V AC: 10 kA.
• Icu bei 440 V AC: 10 kA.
• Ics bei 230 V AC: 15 kA.
• Ics bei 400 V AC: 7,5 kA.
• Ics bei 440 V AC: 7,5 kA.

Daher ist es bei der Angabe des Ausschaltvermögens des S203-C16NA empfehlenswert, auch die zugrunde liegende Norm zu nennen: 6 kA Icn nach IEC/EN 60898-1 oder 10 kA Icu bei 400 V nach IEC/EN 60947-2.

Schutz gegen Überlast und Kurzschluss

Der Leitungsschutzschalter integriert zwei ergänzende Auslösemechanismen:

• Thermische Auslösung: schützt die Leiter vor anhaltenden Überlasten.
• Elektromagnetische Auslösung: reagiert schnell auf Kurzschlussströme.

Diese Kombination ermöglicht den Einsatz des S203-C16NA als allgemeinen Schutz für Stromkreise innerhalb der durch seine elektrischen Eigenschaften und die Anlagenplanung festgelegten Grenzen.

Energiebegrenzungsklasse 3

Der ABB S203-C16NA gehört zur Energiebegrenzungsklasse 3. Die S200-Leitungsschutzschalter sind strombegrenzende Geräte, die darauf ausgelegt sind, die beim Kurzschluss durchgelassene Energie während der Auslösung zu reduzieren.

400 V AC nach IEC/EN 60898-1

Die Bemessungsbetriebsspannung gemäß IEC/EN 60898-1 beträgt 400 V AC. Nach IEC/EN 60947-2 erreicht die Bemessungsbetriebsspannung 440 V AC.

Die Bemessungsisolationsspannung Ui beträgt 440 V und die Bemessungsstoßspannungsfestigkeit Uimp 4 kV. Die Bemessungsfrequenz liegt bei 50/60 Hz.

4 DIN-Module

Der S203-C16NA belegt 4 Module im Schaltschrank. Seine ungefähren Abmessungen betragen 70 mm Breite, 88 mm Höhe und 69 mm Tiefe.

Er ist für die Montage auf DIN-Schienen TH35-7,5 und TH35-15 gemäß IEC 60715 vorbereitet und kann je nach Anforderungen des Schaltschranks in verschiedenen Positionen installiert werden.

Hochleistungs-Anschlussklemmen

Die Hauptklemmen unterstützen je nach verwendetem Kabel unterschiedliche Leiterquerschnitte:

• Massiver Leiter: 0,75 bis 35 mm².
• Mehrdrähtiger/flexibler Leiter: 0,75 bis 25 mm².
• Flexibler Leiter mit Aderendhülse: 0,75 bis 25 mm².
• Anschluss über Kammschiene: bis 10 mm².

Das für die Klemmen angegebene Anzugsdrehmoment beträgt 2,8 Nm, mit Pozidriv-Schraubendreher Größe 2.

Kontaktstellungsanzeige

Das Gerät verfügt über eine visuelle Anzeige der Kontaktstellung, die die Überprüfung des Zustands des Leitungsschutzschalters bei Betriebs- oder Wartungsarbeiten erleichtert:

• Rot: Kontakte geschlossen / EIN.
• Grün: Kontakte geöffnet / AUS.

IP20-Schutz

Der Schalter weist als Einzelgerät die Schutzart IP20 auf. In einem geeigneten Gehäuse mit Abdeckung installiert, kann er den vom Hersteller und vom Schaltschrankdesign vorgesehenen Schutzgrad des Gesamtsystems erreichen.

Betriebstemperatur von -25 bis +55 °C

ABB gibt einen Umgebungstemperaturbereich im Betrieb von -25 bis +55 °C an, mit einer Referenzumgebungstemperatur von 30 °C. Für die Lagerung ist der angegebene Bereich -40 bis +70 °C.

Überspannungskategorie III

Der S203-C16NA ist der Überspannungskategorie III und dem Verschmutzungsgrad 3 zugeordnet. Seine Bemessungsstoßspannungsfestigkeit Uimp beträgt 4 kV.

Elektrische Lebensdauer

Die technische Dokumentation des Herstellers gibt eine elektrische Lebensdauer von bis zu 20.000 Schaltspielen unter den spezifizierten Bedingungen an. Diese Lebensdauer ist auf einen zuverlässigen Betrieb in professionellen Verteilerschränken ausgelegt.

Kompatibilität mit System pro M compact Zubehör

Der Leitungsschutzschalter gehört zur ABB-Familie System pro M compact und unterstützt die Integration verschiedener kompatibler Zubehörteile der Baureihe, wie Hilfskontakte, Signalkontakte und andere Zusatzgeräte.

ABB bietet außerdem untere Anbau-Hilfskontakte an, die zusätzliche Meldefunktionen ermöglichen und dabei weniger seitlichen Platz im Schaltschrank beanspruchen. Zubehör ist separat auszuwählen und nicht im Lieferumfang des Leitungsschutzschalters enthalten, sofern nicht ausdrücklich anders angegeben.

Anwendungen des ABB S203-C16NA

• Drehstrom-Schaltschränke mit Neutralleiter.
• Anlagen im Gewerbebereich.
• Industrieanlagen.
• Verteilerschränke.
• Drehstromkreise mit 16 A.
• Kommerzielle Installationen.
• Kompatible Maschinen und Hilfsschaltschränke.
• Schutz von Leitungen gegen Überlast und Kurzschluss.

Technische Merkmale des ABB S203-C16NA

• Marke: ABB.
• Referenz: 2CDS253103R0164.
• Modell: S203-C16NA.
• Familie: System pro M compact S200.
• Typ: Leitungsschutzschalter.
• Konfiguration: 3P+N.
• Gesamtzahl der Pole: 4.
• Geschützte Pole: 3.
• Geschalteter Neutralleiter: ja.
• Position des Neutralleiters: rechts.
• Nennstrom In: 16 A.
• Auslösecharakteristik: C.
• Ausschaltvermögen Icn nach IEC/EN 60898-1 bei 400 V: 6 kA.
• Bemessungsgrenzkurzschlussausschaltvermögen Icu nach IEC/EN 60947-2 bei 400 V: 10 kA.
• Icu nach IEC/EN 60947-2 bei 230 V: 20 kA.
• Icu nach IEC/EN 60947-2 bei 440 V: 10 kA.
• Ics nach IEC/EN 60947-2 bei 400 V: 7,5 kA.
• Energiebegrenzungsklasse: 3.
• Bemessungsspannung nach IEC/EN 60898-1: 400 V AC.
• Bemessungsspannung nach IEC/EN 60947-2: bis 440 V AC.
• Bemessungsisolationsspannung Ui: 440 V.
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV.
• Frequenz: 50/60 Hz.
• Überspannungskategorie: III.
• Verschmutzungsgrad: 3.
• Überlastschutz: thermisch.
• Kurzschlussschutz: elektromagnetisch.
• Schutzart: IP20.
• Montage: 35-mm-DIN-Schiene.
• Breite: 4 Module / 70 mm.
• Höhe: 88 mm.
• Tiefe: 69 mm.
• Querschnitt massiver Leiter: 0,75-35 mm².
• Querschnitt flexibler Leiter: 0,75-25 mm².
• Anzugsdrehmoment: 2,8 Nm.
• Positionsanzeige: rot EIN / grün AUS.
• Betriebstemperatur: -25 bis +55 °C.
• Lagertemperatur: -40 bis +70 °C.
• Verlustleistung: 10 W unter Nennbedingungen.
• Verlust pro Pol: 2,5 W.
• Elektrische Lebensdauer: bis zu 20.000 Schaltspiele.
• Nettogewicht: ca. 0,45 kg.
• GTIN/EAN: 4016779532471.
• Normen: IEC/EN 60898-1, IEC/EN 60947-2 und UL 1077.

Modularer ABB-Schutz für Drehstromkreise mit Neutralleiter

Der ABB S203-C16NA kombiniert eine 3P+N-Konfiguration, einen Nennstrom von 16 A und die Charakteristik C in einem kompakten 4-Modul-Gerät. Seine thermischen und elektromagnetischen Auslösemechanismen bieten Schutz vor Überlast und Kurzschluss, während der Neutralleiter gleichzeitig mit den drei Phasen geschaltet wird.

Sein Ausschaltvermögen von 6 kA Icn nach IEC/EN 60898-1 und 10 kA Icu bei 400 V nach IEC/EN 60947-2, zusammen mit der Energiebegrenzungsklasse 3 und der Kompatibilität mit System pro M compact Zubehör, machen ihn für eine breite Palette von Verteilerschränken im Wohn-, Gewerbe- und Industriebereich geeignet.

Wichtig: Der für diesen Leitungsschutzschalter üblicherweise angegebene Wert von 10 kA bezieht sich auf das Bemessungsgrenzkurzschlussausschaltvermögen Icu bei 400 V nach IEC/EN 60947-2. Nach IEC/EN 60898-1 gibt ABB ein Bemessungskurzschlussausschaltvermögen Icn von 6 kA bei 400 V an.
