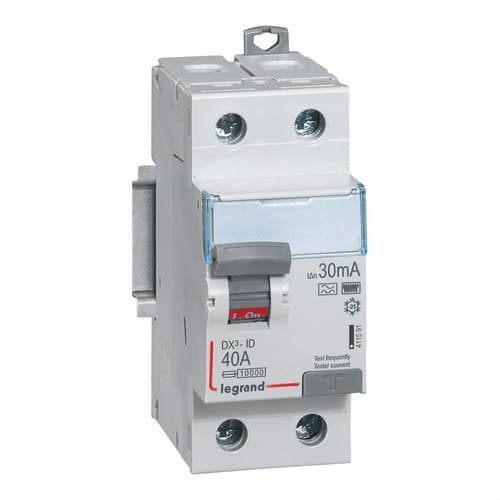

DX3 Differenzial 2P 40A 30mA Klasse HPI

Der Fehlerstromschutzschalter Legrand DX³ 411591 ist zum Schutz von Personen vor elektrischen Risiken durch Erdableitströme konzipiert. Er verfügt über 2 Pole, einen Nennstrom von 40 Ampere, eine Fehlerstromempfindlichkeit von 30 Milliampere und eine Nennspannung von 230 Volt Wechselstrom.

Dieses Modell gehört zur Reihe der hochimmunen HPI-Fehlerstromschutzschalter von Legrand, die vom Hersteller derzeit als Typ F bezeichnet werden. Sein Design bietet eine höhere Immunität gegen ungewollte Auslösungen durch elektrische Störungen und ermöglicht gleichzeitig die Erkennung verschiedener Formen von Fehlerstrom.

Typ F HPI mit erhöhter Immunität

Der Legrand 411591 ist speziell für Installationen konzipiert, in denen Störungen auftreten können, die bei herkömmlichen Fehlerstromschutzschaltern unerwünschte Auslösungen verursachen.

Typ F erkennt Wechsel-Fehlerströme, pulsierende Gleichfehlerströme und hochfrequente Fehlerströme und bietet damit einen Schutz, der auf Installationen mit elektronischen Geräten und Lasten mit Leistungselektronik abgestimmt ist.

Darüber hinaus trägt seine erhöhte Immunität gegen Fehlauslösungen dazu bei, die Versorgungskontinuität in Anlagen zu erhalten, die bestimmten elektrischen Störungen ausgesetzt sind.

Empfindlichkeit von 30 Milliampere

Der Fehlerstromschutzschalter weist einen Bemessungsfehlerstrom von 30 Milliampere auf, ein Wert, der üblicherweise für den zusätzlichen Schutz von Personen vor dem Risiko eines elektrischen Schlags durch Ableitströme verwendet wird.

Das Gerät überwacht kontinuierlich das Gleichgewicht zwischen dem in den Stromkreis ein- und ausfließenden Strom. Wenn es einen Fehlerstrom oberhalb des festgelegten Schwellenwerts erkennt, wird der Stromkreis abgeschaltet.

Zusätzlich zum Schutz vor elektrischem Kontakt hilft der Fehlerstromschutzschalter, die Risiken durch anhaltende Erdschlussströme zu reduzieren, die Erwärmung oder Brände verursachen könnten.

2-poliger Fehlerstromschutzschalter mit 40 Ampere

Die Referenz 411591 verfügt über eine 2-polige Ausführung für 230-Volt-Installationen und ist für einen Nennstrom von bis zu 40 Ampere ausgelegt.

Sein Aufbau ermöglicht das gleichzeitige Abschalten der dem geschützten Stromkreis zugeordneten Leiter und erleichtert so die Trennung der Anlage bei einem Fehlerstrom oder bei Wartungsarbeiten.

Wichtig: Fehlerstromschutzschalter ohne Überlastschutz

Der Legrand DX³ 411591 ist ein Fehlerstromschutzschalter ohne integrierten Überstromschutz. Seine Hauptfunktion ist die Erkennung von Erdableitströmen.

Aus diesem Grund muss er mit geeigneten Schutzgeräten gegen Überlast und Kurzschluss kombiniert werden, wie etwa einem korrekt dimensionierten Leitungsschutzschalter.

Kurzschlussfestigkeit von 10 Kiloampere

Das Gerät weist eine Kurzschlussfestigkeit von 10 Kiloampere und eine Stoßstromfestigkeit von 3 Kiloampere gemäß den von Legrand angegebenen technischen Spezifikationen auf.

Die Bemessungsisolationsspannung beträgt 250 Volt und die Bemessungsstoßspannungsfestigkeit erreicht 4 Kilovolt.

Modulares Format für DIN-Schiene

Der Fehlerstromschutzschalter ist für die Montage auf DIN-Schiene in Verteilerschränken vorbereitet und belegt 2 Teilungseinheiten. Er verfügt über Befestigungen sowohl oben als auch unten, um die Montage und Demontage auf der Schiene zu erleichtern.

Die Einbautiefe beträgt 44 Millimeter, mit ungefähren Abmessungen von 35,6 Millimeter Breite, 94,8 Millimeter Höhe und 77,8 Millimeter Tiefe.

Anschluss über Schraubklemmen

Der Legrand 411591 verwendet Schraubklemmen. Die Einspeisung erfolgt über die oberen Klemmen und der Anschluss der Last über die unteren Klemmen.

Er unterstützt mehrdrähtige Leiter mit Querschnitten zwischen 0,75 und 35 Quadratmillimetern sowie starre Leiter zwischen 0,75 und 50 Quadratmillimetern, was die Integration in Verteilerschränke mit unterschiedlichen Kabelquerschnitten erleichtert.

Prüftaste zur Kontrolle des Fehlerstromschutzschalters

Das Gerät verfügt über eine Testtaste, mit der die einwandfreie Funktion des Fehlerstrom-Auslösemechanismus überprüft werden kann. Legrand empfiehlt, diese Taste regelmäßig zu betätigen, um die Funktion des Fehlerstromschutzes zu kontrollieren.

Außerdem ist ein Beschriftungsfeld zur eindeutigen Kennzeichnung des Stromkreises sowie eine optische Anzeige der Ein- und Ausschaltpositionen am Betätigungshebel vorhanden.

Kompatibel mit Zubehör der DX³-Reihe

Der Fehlerstromschutzschalter unterstützt die Integration kompatibler Hilfsgeräte aus der Legrand DX³-Reihe und ermöglicht so je nach Bedarf des Verteilerschranks die Erweiterung um Signal-, Steuer- oder Kontrollfunktionen.

Technische Eigenschaften des Legrand 411591

• Marke: Legrand.
• Reihe: DX³.
• Referenz: 411591.
• EAN: 3245064115919.
• Produkttyp: Fehlerstromschutzschalter.
• Klassifizierung: Typ F, HPI superimmunisiert.
• Anzahl der Pole: 2.
• Nennstrom: 40 Ampere.
• Bemessungsfehlerstrom: 30 Milliampere.
• Nennspannung: 230 Volt.
• Spannungsart: Wechselstrom.
• Frequenz: 50 Hertz.
• Kurzschlussfestigkeit: 10 Kiloampere.
• Stoßstromfestigkeit: 3 Kiloampere.
• Bemessungsisolationsspannung: 250 Volt.
• Bemessungsstoßspannungsfestigkeit: 4 Kilovolt.
• Selektiver Schutz: nein.
• Kurzzeitverzögerung: ja.
• Anzahl der Module: 2.
• Montage: DIN-Schiene.
• Einbautiefe: 44 Millimeter.
• Breite: 35,6 Millimeter.
• Höhe: 94,8 Millimeter.
• Gesamttiefe: 77,8 Millimeter.
• Schutzart: IP20.
• Schlagfestigkeit: IK04.
• Verschmutzungsgrad: 2.
• Betriebstemperatur: zwischen -25 und 60 Grad Celsius.
• Lagertemperatur: zwischen -40 und 70 Grad Celsius.
• Querschnitt für mehrdrähtigen Leiter: zwischen 0,75 und 35 Quadratmillimetern.
• Querschnitt für starren Leiter: zwischen 0,75 und 50 Quadratmillimetern.
• Anschlussart: Schraubklemmen.
• Farbe: Grau RAL 7035.
• Testtaste: ja.
• Kompatibel mit Hilfsgeräten: ja.

Superimmunisierter Fehlerstromschutzschalter für Installationen mit elektronischen Geräten

Der Legrand DX³ 411591 kombiniert eine Empfindlichkeit von 30 Milliampere mit Typ F HPI-Technologie mit erhöhter Immunität und ist damit eine besonders geeignete Lösung für Stromkreise, in denen elektronische Geräte vorhanden sind, die Störungen oder komplexere Fehlerströme als bei herkömmlichen Lasten erzeugen können.

Sein 2-Modul-Format, die Montage auf DIN-Schiene, der Nennstrom von 40 Ampere, die Prüftaste und die Kompatibilität mit DX³-Zubehör erleichtern die Integration in Wohn- und Zweckbau-Verteilungen, die einen Fehlerstromschutz mit höherer Immunität gegen unerwünschte Auslösungen erfordern.
