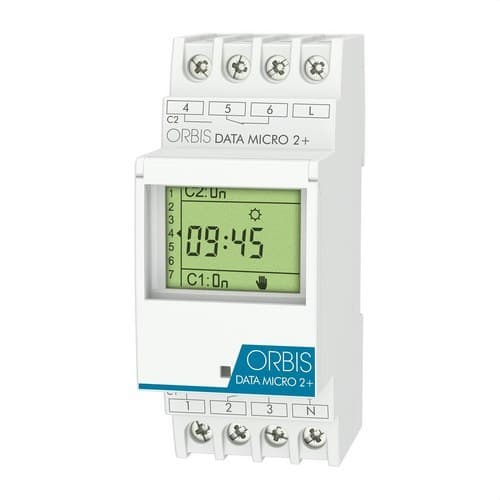

Digitaler Zeitschaltuhr DATA MICRO 2+

Der digitale Zeitschalter Orbis DATA MICRO 2+, Referenz OB171912N, ist ein modularer 230-V-Zeitschaltuhr-Programmer zur Automatisierung von zwei unabhängigen Stromkreisen mit Sekunden-, Tages- oder Wochenprogrammen. Er verfügt über zwei potenzialfreie Wechslerkontakte mit 16(10) A, bis zu 32 Programme, eine Impulsfunktion von 1 bis 59 Sekunden sowie eine spezielle Urlaubsfunktion von bis zu 99 Tagen.

Die Montage erfolgt auf DIN-Schiene und der Platzbedarf beträgt nur 2 Module. Die Programmierung erfolgt über ein icon-geführtes Menü und ein LCD-Display, das die zur Einstellung der Schaltzeiten und zur Kontrolle des Betriebszustands erforderlichen Informationen anzeigt. Außerdem verfügt das Gerät über eine Gangreserve per Lithiumbatterie, automatische Sommer-/Winterzeitumstellung und die Möglichkeit temporärer oder dauerhafter manueller Schaltungen.

Zwei unabhängige Stromkreise

Die Referenz OB171912N entspricht speziell dem Modell DATA MICRO 2+, ausgestattet mit zwei unabhängigen Ausgangsstromkreisen. Jeder Stromkreis verfügt über einen potenzialfreien Wechslerkontakt, sodass zwei unterschiedliche Lasten oder Geräte über einen einzigen Zeitschalter gesteuert werden können.

Jeder Ausgang bietet eine Schaltleistung von 16(10) A bei 250 V AC und stellt damit eine kompakte Lösung für Installationen dar, in denen zwei Stromkreise ohne zwei separate Programmierer automatisiert werden sollen.

Bis zu 32 Tages- oder Wochenprogramme

Der DATA MICRO 2+ ermöglicht das Speichern von bis zu 32 Ein- und Ausschaltprogrammen. Die Schaltungen können täglich oder wöchentlich konfiguriert werden, sodass sich der Betrieb jeder Anlage an die vorgesehenen Zeiten anpassen lässt.

Diese Kapazität eignet sich zur Automatisierung von Beleuchtung, Klimaanlagen, elektrischen Bewässerungspumpen, Sirenen, Signalanlagen und anderen Geräten, die zu bestimmten Zeitpunkten ein- oder ausgeschaltet werden müssen.

Programmierung mit 1-Sekunden-Genauigkeit

Der Programmierer bietet eine minimale Schaltzeit von 1 Sekunde und eine Programmiergenauigkeit auf die Sekunde genau. Seine interne Uhr verwendet Quarzkristall und weist eine Ganggenauigkeit von ±1 Sekunde pro 24 Stunden bei einer Referenztemperatur von 23 °C auf.

Diese Eigenschaften ermöglichen den Einsatz des DATA MICRO 2+ sowohl für herkömmliche Zeitprogramme als auch für Anwendungen, die kurze und präzise Schaltungen erfordern.

Impulsfunktion von 1 bis 59 Sekunden

Zusätzlich zu den herkömmlichen Ein- und Ausschaltungen zu einer bestimmten Uhrzeit ermöglicht der Orbis DATA MICRO 2+ die Programmierung von Impulsen mit einer Dauer zwischen 1 und 59 Sekunden.

Diese Funktion ist besonders nützlich für Anwendungen wie Schulglocken, akustische Signalanlagen, temporäre Relaisaktivierung, Automatisierungen und andere Geräte, die nur für wenige Sekunden eingeschaltet bleiben sollen.

Spezielle Urlaubsfunktion von bis zu 99 Tagen

Der DATA MICRO 2+ ermöglicht die Einstellung eines speziellen Urlaubszeitraums von bis zu 99 Tagen. Während dieses Intervalls können die üblichen Programme vorübergehend deaktiviert werden, ohne sie zu löschen.

Nach Ablauf des Sonderzeitraums kann das Gerät den zuvor eingestellten Zeitbetrieb wieder aufnehmen, was die Verwaltung von Büros, Bildungseinrichtungen, Geschäften und anderen Anlagen mit Schließzeiten erleichtert.

Temporäre oder dauerhafte manuelle Schaltung

Die Ausgänge können direkt am Gerät manuell geschaltet werden. Orbis ermöglicht temporäre Änderungen des Kontaktzustands oder eine dauerhafte Ein- bzw. Ausschaltung, wenn die automatische Programmierung vorübergehend aufgehoben werden muss.

Diese Funktion erleichtert Wartungsarbeiten, Tests und Situationen, in denen der Benutzer die Stromkreise direkt steuern muss.

Automatische Sommer-/Winterzeitumstellung

Der Zeitschalter verfügt über eine Verwaltung der Umstellung zwischen Winter- und Sommerzeit. Er kann so konfiguriert werden, dass die Umstellung automatisch nach dem europäischen Kalender erfolgt, individuell programmiert oder vollständig deaktiviert wird.

Diese Funktion erspart das manuelle Nachstellen der Gerätezeit in Anlagen, in denen die saisonale Zeitumstellung verwendet wird.

Gangreserve von bis zu 4 Jahren

Der Orbis DATA MICRO 2+ verfügt über eine interne Lithiumbatterie, die eine Gangreserve von bis zu 4 Jahren ohne Stromversorgung bietet. Auf diese Weise können Uhr und Programme auch bei längeren Stromausfällen oder während Zeiträumen, in denen das Gerät vom Netz getrennt ist, erhalten bleiben.

Laut dem offiziellen technischen Datenblatt ist die Lithiumbatterie dieser Version nicht austauschbar.

LCD-Display und icon-geführte Programmierung

Das Gerät verfügt über ein LCD-Display und ein Programmiersystem mit Symbolen, das den Zugriff auf die verschiedenen Funktionen erleichtert. Das verwendete Zeitformat ist 24 Stunden.

Die Frontseite besitzt ein versiegelbares transparentes Fenster, das Manipulationen nach Abschluss der Programmierung erschweren soll.

Potenzialfreie Wechslerkontakte

Die beiden Stromkreise des DATA MICRO 2+ verwenden potenzialfreie NA/NC-Wechslerkontakte. Diese Konfiguration erweitert die Integrationsmöglichkeiten in Steuerstromkreisen, da die Kontakte je nach Projektanforderung zum Ein- oder Ausschalten verschiedener Lasten verwendet werden können.

Die Kontakte bestehen aus AgSnO₂ und bieten eine Nennschaltleistung von 2 x 16(10) A bei 250 V AC.

Geeignet für verschiedene Beleuchtungsarten

Orbis gibt für die normalerweise offenen Kontakte die folgenden empfohlenen Maximallasten an:

• Glühlampen: bis zu 3000 W.
• Leuchtstofflampen: bis zu 1200 VA.
• Niedervolt-Halogenlampen 12 V AC: bis zu 2000 VA.
• Halogenlampen 230 V AC: bis zu 3000 W.
• Energiesparlampen: bis zu 600 VA.
• Downlights: bis zu 400 VA.
• LED-Beleuchtung: bis zu 90 VA.

Die zulässige Leistung muss unter Berücksichtigung der Art der Last und möglicher Einschaltströme gewählt werden, insbesondere bei elektronischen Geräten oder Beleuchtungssystemen.

Kompaktes 2-DIN-Modulformat

Der DATA MICRO 2+ wird direkt auf der DIN-Schiene montiert und belegt 2 Module mit einer Breite von ca. 35 mm. Die Außenabmessungen betragen ungefähr 35 x 88 x 65 mm.

Dieses Format ermöglicht die Integration von zwei Zeitkanälen in den Schaltschrank bei geringem Platzbedarf und ist besonders praktisch in Installationen mit wenig verfügbarem Raum für zusätzliche Geräte.

230-V-Versorgung

Die Referenz OB171912N entspricht der Version mit 230 V AC ±10 % Versorgungsspannung und einer Nennfrequenz von 50/60 Hz. Der von Orbis angegebene Eigenverbrauch beträgt 7,3 VA, entsprechend etwa 1,2 W.

Orbis vertreibt außerdem DATA MICRO + und DATA MICRO 2+ Varianten für andere Spannungen, daher sollte vor dem Austausch eines vorhandenen Geräts stets die Referenz geprüft werden.

Anwendungen des Orbis DATA MICRO 2+

Die Kombination aus zwei unabhängigen Stromkreisen, Wochenprogrammierung und Schaltungen bis auf eine Sekunde ermöglicht den Einsatz des DATA MICRO 2+ in zahlreichen privaten, gewerblichen und professionellen Anwendungen.

• Programmierung von Innen- und Außenbeleuchtung.
• Zeitsteuerung der Beleuchtung in Büros.
• Automatisierung elektrischer Bewässerungspumpen.
• Programmierung kompatibler Klimasysteme.
• Aktivierung von Sirenen in Schulen und Bildungseinrichtungen.
• Steuerung von Leuchtschildern und Signalanlagen.
• Automatisierung elektrischer Geräte in öffentlichen Gebäuden.
• Steuerung von Stromkreisen in Industrieanlagen.

Technische Merkmale des Orbis DATA MICRO 2+ OB171912N

• Marke: Orbis.
• Referenz: OB171912N.
• Modell: DATA MICRO 2+.
• Typ: modularer digitaler Zeitschalter.
• Versorgung: 230 V AC ±10 %.
• Frequenz: 50/60 Hz.
• Anzahl der Stromkreise: 2.
• Kontaktart: 2 potenzialfreie Wechslerkontakte NA/NC.
• Schaltleistung: 2 x 16(10) A bei 250 V AC.
• Kontaktmaterial: AgSnO₂.
• Maximale Anzahl an Programmen: 32.
• Programmierung: nach Sekunden, täglich und wöchentlich.
• Minimale Schaltzeit: 1 Sekunde.
• Programmiergenauigkeit: auf die Sekunde.
• Programmierbare Impulse: von 1 bis 59 Sekunden.
• Sonderurlaubszeit: 1 Zeitraum von bis zu 99 Tagen.
• Manuelle Schaltungen: temporär oder dauerhaft.
• Sommer-/Winterzeitumstellung: automatisch für Europa, programmierbar oder deaktivierbar.
• Display: LCD.
• Zeitformat: 24 Stunden.
• Versiegelbares Fenster: ja.
• Gangreserve: bis zu 4 Jahre ohne Versorgung.
• Batterietyp: interne nicht austauschbare Lithiumbatterie.
• Uhrgenauigkeit: ±1 s/24 h bei 23 °C.
• Eigenverbrauch: 7,3 VA, ca. 1,2 W.
• Montage: DIN-Schiene.
• Anzahl der Module: 2.
• Abmessungen ca.: 35 x 88 x 65 mm.
• Nettogewicht: 160 g.
• Anschluss: Schraubklemmen.
• Maximaler Leiterquerschnitt: 4 mm².
• Maximales Anzugsdrehmoment: 0,8 Nm.
• Schutzart: IP20 gemäß EN 60529.
• Schutzklasse: Klasse II bei ordnungsgemäßer Montage.
• Bemessungsstoßspannung: 4 kV.
• Betriebstemperatur: -10 bis +45 °C.
• Betriebsgrenze: -30 bis +50 °C.
• Transport- und Lagertemperatur: -35 bis +60 °C.
• Max. Glühlampenlast: 3000 W.
• Max. Leuchtstofflampenlast: 1200 VA.
• Max. Halogenlast 12 V AC: 2000 VA.
• Max. Halogenlast 230 V AC: 3000 W.
• Max. Energiesparlampenlast: 600 VA.
• Max. Downlight-Last: 400 VA.
• Max. LED-Last: 90 VA.

Präzise Programmierung von zwei Stromkreisen über ein einziges Gerät

Der Orbis DATA MICRO 2+ OB171912N ermöglicht die zentrale Programmierung von zwei Stromkreisen in einem kompakten Gerät mit nur 2 DIN-Modulen. Seine 32 Programme, potenzialfreien Kontakte, Wochenprogrammierung und Impulsfunktion bieten Flexibilität sowohl für einfache Automatisierungen als auch für Anwendungen mit kurzen Schaltzeiten.

Die Gangreserve von bis zu 4 Jahren, die automatische Sommer-/Winterzeitumstellung und das versiegelbare Fenster runden eine Lösung ab, die auf Anlagen ausgelegt ist, bei denen ein automatischer und stabiler Betrieb ohne ständiges Nachstellen des Programmierers gewünscht ist.

Wichtig: Die angeschlossenen Lasten müssen die von Orbis für jede Technologie angegebenen Grenzwerte einhalten. Installation und Verdrahtung müssen gemäß dem Schaltplan des Herstellers und den geltenden elektrischen Vorschriften erfolgen.
