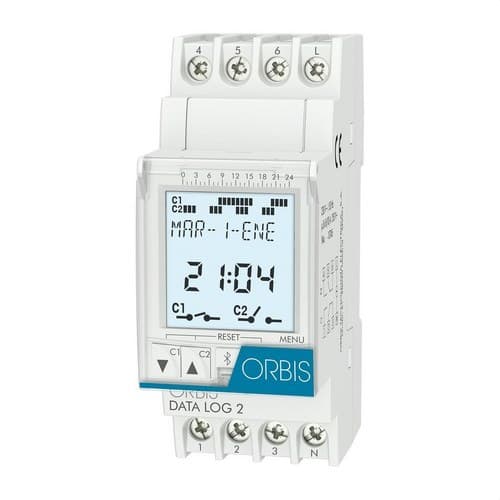

Digitaler Zeitschaltuhr DATA LOG 2 230V

Der Orbis DATA LOG 2, Referenz OB175012, ist ein digitaler 230-V-Zeitschalter zur Automatisierung von zwei elektrischen Stromkreisen unabhängig voneinander mittels täglicher, wöchentlicher, Impuls- oder Zyklusprogramme. Er verfügt über 40 Programme, zwei Wechslerkontakte mit bis zu 16(10) A, ein hintergrundbeleuchtetes LCD-Display und DIN-Schienenmontage bei nur 2 Teilungseinheiten.

Seine umfangreichen Programmiermöglichkeiten erlauben die Steuerung von Beleuchtung, Leuchtreklamen, Schaufenstern, Brunnen, Gärten und anderen elektrischen Stromkreisen mit festgelegten Schaltzeiten. Außerdem integriert er Bluetooth-Kommunikation, automatische Sommer-/Winterzeitumstellung, spezielle Urlaubszeiträume, einen Betriebsstundenzähler und eine austauschbare Batterie, die Uhr und Programmierung bei Netzausfall erhält.

Zwei unabhängig programmierbare Stromkreise

Der DATA LOG 2 unterscheidet sich von der DATA LOG-Version durch zwei Ausgangsstromkreise. Jeder nutzt einen Wechslerkontakt mit einer Belastbarkeit von bis zu 16(10) A bei 250 V AC und ermöglicht so die Steuerung von zwei Lasten oder Lastgruppen mit nur einem Gerät.

Diese Konfiguration ist besonders praktisch, wenn zwei Stromkreise mit unterschiedlichen Zeitprogrammen automatisiert werden sollen, ohne zwei separate Zeitschalter zu installieren.

Bis zu 40 Tages- oder Wochenprogramme

Der Programmierer kann bis zu 40 Programme speichern und tägliche oder wöchentliche Konfigurationen ausführen. So lassen sich für jeden Tag unterschiedliche Schaltzeiten festlegen oder Abläufe definieren, die an den üblichen Betrieb einer Anlage angepasst sind.

Das Gerät bietet eine Programmiergenauigkeit auf die Sekunde genau und eine quarzgesteuerte Uhr mit einer spezifizierten Genauigkeit von ±1 Sekunde pro 24 Stunden bei 23 °C.

ON/OFF-Schaltungen, Impulse und Zyklen

Zusätzlich zu den herkömmlichen Ein- und Ausschaltvorgängen zu einer bestimmten Uhrzeit ermöglicht der Orbis DATA LOG 2 verschiedene Schaltarten für anspruchsvollere Automatisierungsanwendungen.

• Feste Uhrzeit ON/OFF: Ein- oder Ausschalten zu den programmierten Zeiten.
• Impulse: Schaltvorgänge mit einer einstellbaren Dauer zwischen 1 und 59 Sekunden.
• Zyklen: Wiederholender Betrieb mit Intervallen von 1 bis 59 Sekunden oder von 1 Minute bis 23 Stunden und 59 Minuten.
• Manuelle Betätigung: vorübergehende Änderung des Zustands der Stromkreise.
• Dauerbetrieb: ermöglicht es, einen Ausgang unabhängig vom eingestellten Programm ein- oder auszuschalten.

Vier spezielle Urlaubszeiträume

Der DATA LOG 2 ermöglicht die Definition von bis zu vier speziellen Zeiträumen im Jahresverlauf. Diese Funktion erleichtert die Anpassung des Betriebs während Urlaubszeiten, Feiertagen, saisonalen Schließungen oder anderen Ausnahmedaten, ohne das Hauptwochenprogramm löschen zu müssen.

Dank dieser Sonderzeiträume kann sich der Programmierer besser an Gebäude, Geschäfte, Wohnanlagen, Büros und Anlagen anpassen, in denen sich die Zeitpläne zu bestimmten Zeiten des Jahres ändern.

Automatische Sommer-/Winterzeitumstellung

Das Gerät verfügt über eine automatische Sommer-/Winterzeitumstellung, die je nach Land konfigurierbar ist. Diese Funktion kann auch deaktiviert werden, wenn die Anforderungen der Anlage dies erfordern.

Diese Eigenschaft erspart es, die Uhr bei jeder saisonalen Zeitumstellung manuell zu korrigieren.

Programmierung und Verwaltung per Bluetooth

Die DATA LOG-Serie ermöglicht die Konfiguration über Bluetooth-Kommunikation und kompatible mobile Geräte sowie die direkte Programmierung über die Frontbedienelemente des Geräts.

Orbis bietet Anwendungen zur Programmierung und Verwaltung der DATA LOG-Serie an, die die Vorbereitung und Änderung von Zeitplänen über ein kompatibles Smartphone oder Tablet erleichtern.

Hintergrundbeleuchtetes LCD-Display

Der DATA LOG 2 verfügt über ein großes, hintergrundbeleuchtetes LCD-Display, das die zur Konfiguration und Kontrolle des Geräts erforderlichen Informationen anzeigt. Auf dem Display lassen sich Uhrzeit, Programmierung und Ausgangszustände sowie ein Tageszeitplan ablesen.

Das Zeitformat kann zwischen 12 und 24 Stunden gewählt werden, und die Hintergrundbeleuchtung erleichtert das Ablesen, wenn der Zeitschalter in Schaltschränken mit geringer Beleuchtung installiert ist.

Gangreserve mit austauschbarer CR2032-Batterie

Der Zeitschalter ist mit einer austauschbaren CR2032-Batterie mit 3 V und 220 mAh ausgestattet. Laut dem technischen Datenblatt von Orbis beträgt die Gangreserve bis zu 5 Jahre mit Batterie und ohne Netzanschluss, während die Batterielebensdauer bei angeschlossenem Gerät etwa 10 Jahre erreichen kann.

Ist die Batterie leer oder nicht eingesetzt, kann ein Hochleistungskondensator die Programmierung für etwa 48 Stunden ohne Stromversorgung erhalten.

Betriebsstundenzähler

Der DATA LOG 2 verfügt über einen Betriebsstundenzähler für die Kanäle, eine nützliche Funktion, um die Zeit zu erfassen, während der bestimmte Lasten aktiv waren.

Diese Information kann die Wartungsplanung von Leuchten, elektrischen Geräten oder anderen vom Programmierer gesteuerten Verbrauchern erleichtern.

Tastensperre und verplombbare Abdeckung

Um versehentliche oder unbefugte Änderungen der Konfiguration zu verhindern, verfügt das Gerät über eine Tastensperrfunktion. Außerdem besitzt es eine verplombbare Frontabdeckung zum Schutz des Zugangs zu den Bedienelementen.

Diese Eigenschaften sind besonders nützlich in Wohnanlagen, öffentlichen Gebäuden, Geschäften und professionellen Installationen, in denen der Schaltschrank für verschiedene Benutzer zugänglich sein kann.

Kompakte Montage auf DIN-Schiene

Der Orbis DATA LOG 2 ist für die Montage auf einer DIN-Schiene ausgelegt und benötigt nur 2 Teilungseinheiten. Seine Außenabmessungen betragen ungefähr 35 x 88 x 65 mm, mit einer Einbautiefe von etwa 60 mm.

Die geringe Breite ermöglicht die Integration von zwei unabhängigen Programmierkanälen in den Schaltschrank und spart dabei mehr Platz als zwei einzelne Zeitschalter.

Schaltleistung

Jeder der beiden Stromkreise verfügt über eine Schaltleistung von 16(10) A bei 250 V AC. Orbis gibt je nach angeschlossener Technologie unterschiedliche empfohlene Maximalwerte an.

• Glühlampen: bis zu 3000 W.
• Leuchtstofflampen: bis zu 1200 VA.
• Niedervolt-Halogenlampen mit 12 V: bis zu 2000 VA.
• Halogenlampen mit 230 V: bis zu 3000 W.
• Energiesparlampen: bis zu 600 VA.
• Downlights: bis zu 400 VA in Konfigurationen ohne Nulldurchgangserkennung.
• LED: bis zu 90 VA in Konfigurationen ohne Nulldurchgangserkennung.

Die zulässigen Leistungen können bei Schaltung mit Nulldurchgangserkennung variieren. In allen Fällen müssen die von Orbis für die jeweilige Gerätekonfiguration angegebenen Maximalwerte eingehalten werden.

Anwendungen des Orbis DATA LOG 2

Dank seiner zwei Kanäle, der Wochenprogrammierung und der Möglichkeit, Impulse und Zyklen auszuführen, kann der DATA LOG 2 in zahlreichen Wohn-, Gewerbe- und Industrieanwendungen eingesetzt werden.

• Steuerung der Beleuchtung in Wohnanlagen.
• Außen- und Dekorationsbeleuchtung.
• Beleuchtung von Schaufenstern und Geschäften.
• Ein- und Ausschalten von Leuchtschildern.
• Steuerung von Straßen- oder öffentlicher Beleuchtung.
• Automatisierung von Brunnen und Gärten.
• Programmierung von Bewässerungssystemen.
• Zeitsteuerung von Stromkreisen in Büros und öffentlichen Gebäuden.
• Automatisierung elektrischer Geräte in Industrieanlagen.

Technische Merkmale des Orbis DATA LOG 2 OB175012

• Marke: Orbis.
• Referenz: OB175012.
• Modell: DATA LOG 2.
• Typ: modularer digitaler Zeitschalter.
• Versorgung: 230 V AC ±10%.
• Frequenz: 50/60 Hz.
• Anzahl der Stromkreise: 2.
• Kontaktart: Wechsler.
• Schaltvermögen: 2 x 16(10) A / 250 V AC.
• Anzahl der Programme: bis zu 40.
• Programmierung: täglich und wöchentlich.
• Sonderprogrammierung: bis zu 4 Jahreszeiträume.
• Schaltarten: feste Uhrzeit ON/OFF, manuell, dauerhaft, Impulse und Zyklen.
• Impulsdauer: von 1 bis 59 Sekunden.
• Zyklen: von 1 bis 59 Sekunden und/oder von 1 Minute bis 23 Stunden und 59 Minuten.
• Sommer-/Winterzeitumstellung: automatisch je nach Land oder deaktivierbar.
• Betriebsstundenzähler: ja, pro Kanal.
• Display: hintergrundbeleuchtetes LCD.
• Zeitformat: 12/24 Stunden.
• Bluetooth: Bluetooth 5 LE.
• Tastensperre: ja.
• Verplombbare Abdeckung: ja.
• Batterie: CR2032, 3 V, 220 mAh, austauschbar.
• Reserve mit Batterie ohne Versorgung: bis zu 5 Jahre.
• Batterielebensdauer bei versorgtem Gerät: bis zu 10 Jahre.
• Reserve ohne Batterie und ohne Versorgung: etwa 48 Stunden.
• Uhrgenauigkeit: ±1 s/24 h bei 23 °C.
• Eigenverbrauch bei 230 V: 1,3 W, etwa 4 VA.
• Schutzart: IP20.
• Schutzklasse: Klasse II bei korrekter Montage.
• Bemessungsstoßspannung: 4 kV.
• Betriebstemperatur: -10 bis 55 °C.
• Lagertemperatur und Transporttemperatur: -35 bis 60 °C.
• Montage: DIN-Schiene.
• Breite: 2 DIN-Module.
• Abmessungen ca.: 35 x 88 x 65 mm.
• Nettogewicht: ca. 120 g.
• Anschluss: Schraubklemmen.
• Leiterquerschnitt: 1-6 mm² bei starrem oder flexiblem Kabel.
• Maximales Anzugsdrehmoment: 0,8 Nm.

Erweiterte Programmierung für zwei Stromkreise auf nur 2 Modulen

Der Orbis DATA LOG 2 OB175012 bietet eine komplette Lösung zur Automatisierung von zwei elektrischen Stromkreisen mit nur einem Gerät. Seine 40 Programme, Impuls- und Zyklusschaltungen, vier Sonderzeiträume, das hintergrundbeleuchtete Display und die Bluetooth-Kommunikation ermöglichen den Einsatz von einfachen Zeitsteuerungen bis hin zu Anlagen mit anspruchsvolleren Programmieranforderungen.

Die Gangreserve, die automatische Sommer-/Winterzeitumstellung, der Betriebsstundenzähler und die Tastensperre machen diesen Programmierer sowohl für Wohn- als auch für Gewerbe-, Gemeinschafts- und Industrieanlagen geeignet.

Wichtig: Vor dem Anschluss der Lasten müssen deren Art, Stromstärke und Einschaltstrom geprüft werden, um die von Orbis angegebenen Grenzwerte einzuhalten. Installation und Verdrahtung müssen von qualifiziertem Fachpersonal gemäß dem Schaltplan des Herstellers und den geltenden elektrischen Vorschriften durchgeführt werden.
