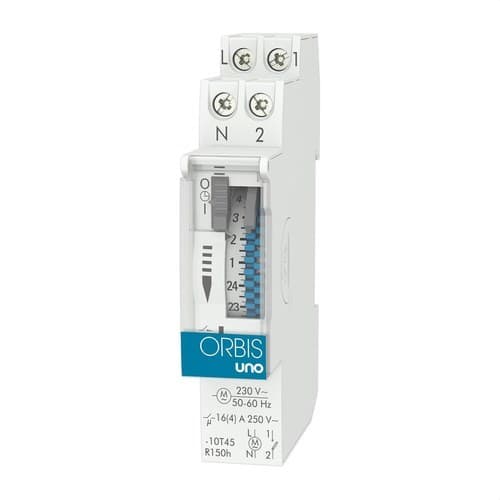

Analoger Zeitschaltuhr UNO QRD 230V

Der analoge Zeitschalter Orbis UNO QRD, Referenz OB400232, ist ein modularer elektromechanischer Schaltuhrschalter zur Automatisierung des täglichen Ein- und Ausschaltens elektrischer Stromkreise. Er arbeitet mit 230 V, verfügt über eine 24-Stunden-Skala mit einer minimalen Programmierzeit von 15 Minuten und bietet eine Gangreserve von 150 Stunden, um den Uhrgang bei Stromausfällen aufrechtzuerhalten.

Sein kompaktes Design belegt nur 1 DIN-Modul mit 17,5 mm und erleichtert so die Installation selbst in Verteilerschränken mit wenig verfügbarem Platz. Er verfügt über einen Schließer-Kontakt mit 16(4) A bei 250 V AC, einen austauschbaren NiMH-Akku und einen manuellen Schalter mit den Positionen Automatik, Aus und Dauer-Ein.

Tägliche 24-Stunden-Programmierung

Der Orbis UNO QRD nutzt eine analoge 24-Stunden-Skala, um die Ein- und Ausschaltzeiten des Stromkreises festzulegen. Das konfigurierte Programm wiederholt sich automatisch jeden Tag und ist daher besonders praktisch für Anwendungen, bei denen der Betriebszeitplan von Montag bis Sonntag ähnlich ist.

Die Skala umfasst 96 Programmiersegmente. Jedes Segment entspricht einem 15-Minuten-Intervall und ermöglicht unterschiedliche Betriebszeiten über den Tag hinweg, ohne digitale Anzeigen, Apps oder elektronische Einstellungen.

Mindestschaltzeit von 15 Minuten

Die minimale Zeit zwischen einer programmierten Ein- und Ausschaltung beträgt 15 Minuten. Diese Auflösung ermöglicht die präzise Automatisierung zahlreicher Haushalts-, Gemeinschafts- und Profi-Anwendungen wie Beleuchtung, Heizung, Bewässerung, Pumpen oder Hilfssysteme.

Orbis gibt für die Tages-Skala eine ungefähre Schaltgenauigkeit von ±5 Minuten an.

Gangreserve von 150 Stunden

Der Hauptunterschied zwischen dem UNO QRD und dem Modell UNO D ohne Reserve ist der integrierte wiederaufladbare Akku, der den Uhrbetrieb bei Ausfall der Stromversorgung aufrechterhält.

Orbis gibt eine Autonomie von 150 Stunden an. Dank dieser Reserve muss nach einem vorübergehenden Stromausfall die Uhrzeit des Zeitschalters nicht sofort neu eingestellt werden, da die Uhr weiterläuft, solange der Akku ausreichend geladen ist.

Austauschbarer NiMH-Akku

Der UNO QRD verwendet einen wiederaufladbaren NiMH-Akku mit 1,2 V vom Typ V80H. Orbis gibt an, dass dieser Akku austauschbar ist, sodass er am Ende seiner Lebensdauer ersetzt werden kann, ohne den gesamten Zeitschalter austauschen zu müssen.

Der Akku wird geladen, solange das Gerät an die Stromversorgung angeschlossen ist.

Manueller Schalter mit drei Positionen

Die Frontseite verfügt über einen Schalter, mit dem sich die Funktion des Stromkreises ändern lässt, ohne die eingestellte Programmierung zu verändern. Der Benutzer kann drei Modi wählen:

• Automatik: Der Stromkreis folgt den über die Segmente eingestellten Zeiten.
• Aus: Der Ausgang bleibt unabhängig von der Programmierung ausgeschaltet.
• Dauer-Ein: Der Ausgang bleibt dauerhaft eingeschaltet.

Diese Funktion ist nützlich für Wartung, Tests, Urlaubszeiten oder Situationen, in denen das Tagesprogramm vorübergehend außer Kraft gesetzt werden muss.

Schließer-Kontakt 16(4) A

Der UNO QRD verfügt über einen Schließer-Kontakt mit einer Schaltleistung von 16(4) A bei 250 V AC. Der Kontakt zwischen den Klemmen 1 und 2 ist potentialfrei, was die Integration in verschiedene Steuerstromkreise erleichtert.

Die zulässige Maximalbelastung hängt von der angeschlossenen Lastart ab, daher müssen die von Orbis empfohlenen Werte eingehalten werden.

Kompatibel mit verschiedenen Lastarten

• Glühlampen: bis 2500 W.
• Leuchtstofflampen: bis 1200 VA.
• Niedervolt-Halogenlampen mit 12 V AC: bis 2000 VA.
• Halogenlampen mit 230 V AC: bis 2500 W.
• Energiesparlampen: bis 1000 VA.
• Downlights: bis 900 VA.
• LED-Beleuchtung: bis 100 VA.

Bei elektronischen Lasten oder Geräten mit hohen Einschaltströmen ist es besonders wichtig zu prüfen, dass die vom Hersteller festgelegten Grenzwerte nicht überschritten werden.

Nur 1 DIN-Modul breit

Der Orbis UNO QRD zeichnet sich durch sein kompaktes Format aus. Er benötigt nur 17,5 mm Breite, entsprechend einem DIN-Modul, und lässt sich dadurch leicht in bestehende Verteilerschränke integrieren, in denen der verfügbare Platz begrenzt sein kann.

Er ist für die Montage auf einer 35-mm-DIN-Schiene gemäß EN 60715 ausgelegt und hat ungefähre Außenmaße von 17,5 x 90 x 66 mm.

Seitliche Skala und einfache Programmierung

Die seitliche Skala ermöglicht es, die Betriebsintervalle direkt zu visualisieren und zu ändern. Die Programmierung erfolgt durch Verschieben der entsprechenden Segmente für die Zeiträume, in denen der Stromkreis ein- oder ausgeschaltet bleiben soll.

Da es sich um ein analoges System handelt, sind weder Menüs noch externe Werkzeuge erforderlich, was sowohl die Erstinbetriebnahme als auch spätere Zeitänderungen erleichtert.

Versiegelbare transparente Abdeckung

Der Programmierbereich verfügt über ein versiegelbares transparentes Sichtfenster. Diese Lösung ermöglicht die visuelle Kontrolle der Konfiguration und hilft gleichzeitig, versehentliche Manipulationen oder unbefugte Änderungen zu vermeiden.

Diese Eigenschaft ist besonders nützlich in Wohnanlagen, öffentlichen Gebäuden, Büros, Geschäften und anderen Verteilerschränken, die für mehrere Personen zugänglich sind.

Niedriger Eigenverbrauch

Der von Orbis angegebene Eigenverbrauch beträgt etwa 0,5 W, entsprechend 0,6 VA. Sein Quarzwerk bietet eine Ganggenauigkeit von ±1 Sekunde pro 24 Stunden bei einer Referenztemperatur von 23 °C.

IP20-Schutz für den Schaltschrank-Einbau

Der UNO QRD verfügt über die Schutzart IP20 gemäß EN 60529 und Schutzklasse II bei ordnungsgemäßer Montage. Er ist für die Installation innerhalb von Verteilerschränken vorgesehen, die vor Wasser und direktem Zugang zu den Klemmen geschützt sind.

Der Betriebstemperaturbereich liegt zwischen -10 und +45 °C. Für Transport und Lagerung gibt Orbis einen Bereich von -20 bis +60 °C an.

Anwendungen des Orbis UNO QRD

Die tägliche Programmierung und die Gangreserve ermöglichen den Einsatz des OB400232 in zahlreichen Anwendungen, bei denen derselbe Zeitplan automatisch wiederholt werden soll:

• Innen- und Außenbeleuchtung.
• Schaufenster und Leuchtschilder.
• Heizsysteme.
• Wasserpumpen.
• Bewässerungssysteme.
• Pool-Filteranlagen.
• Elektrische Geräte in Wohnhäusern und Wohnanlagen.
• Büros und Geschäftsräume.
• Öffentliche Gebäude.
• Geeignete industrielle und landwirtschaftliche Anwendungen.

Technische Merkmale des Orbis UNO QRD OB400232

• Marke: Orbis.
• Referenz: OB400232.
• Modell: UNO QRD.
• Typ: modularer analoger Zeitschalter.
• Programmierung: täglich.
• Skala: 24 Stunden.
• Anzahl der Segmente: 96.
• Mindestschaltzeit: 15 Minuten.
• Schaltgenauigkeit: ±5 Minuten.
• Versorgungsspannung: 230 V AC ±10%.
• Frequenz: 50-60 Hz.
• Gangreserve: 150 Stunden.
• Akku: NiMH 1,2 V Typ V80H, wiederaufladbar und austauschbar.
• Kontaktart: Schließer.
• Potentialfreier Kontakt: ja, zwischen Klemmen 1-2.
• Schaltvermögen: 16(4) A bei 250 V AC.
• Manuelle Steuerung: Automatik / Aus / Dauer-Ein.
• Ganggenauigkeit: ±1 s/24 h bei 23 °C.
• Eigenverbrauch: 0,6 VA, ca. 0,5 W.
• Max. Glühlampenlast: 2500 W.
• Max. Leuchtstofflampenlast: 1200 VA.
• Max. Halogenlast 12 V AC: 2000 VA.
• Max. Halogenlast 230 V AC: 2500 W.
• Max. Energiesparlampenlast: 1000 VA.
• Max. Downlights-Last: 900 VA.
• Max. LED-Last: 100 VA.
• Montage: 35-mm-DIN-Schiene.
• Anzahl der Module: 1.
• Breite: 17,5 mm.
• Abmessungen ca.: 17,5 x 90 x 66 mm.
• Nettogewicht: ca. 73 g.
• Anschluss: Schraubklemmen.
• Max. Leiterquerschnitt: 4 mm².
• Max. Anzugsdrehmoment: 0,8 Nm.
• Versiegelbare Abdeckung: ja.
• Schutzart: IP20 gemäß EN 60529.
• Schutzklasse: Klasse II bei ordnungsgemäßer Montage.
• Bemessungsstoßspannung: 4 kV.
• Betriebstemperatur: -10 bis +45 °C.
• Transport- und Lagertemperatur: -20 bis +60 °C.

Tägliche Programmierung mit Backup bei Stromausfällen

Der Orbis UNO QRD OB400232 kombiniert die Einfachheit eines analogen Zeitschalters mit einer Gangreserve von 150 Stunden. Diese Eigenschaft ermöglicht es, die Uhr bei vorübergehenden Stromausfällen in Betrieb zu halten, ein wichtiger Vorteil gegenüber dem Modell UNO D ohne Reserve.

Seine 15-Minuten-Programmierung, der 16(4)-A-Kontakt, der austauschbare Akku und das Ein-DIN-Modul-Format machen ihn zu einer besonders praktischen Lösung für die Automatisierung täglicher Stromkreise in Verteilerschränken mit wenig verfügbarem Platz.

Wichtig: Die Referenz OB400232 entspricht dem Tagesmodell UNO QRD mit Gangreserve. Für die Wochenprogrammierung bietet Orbis den UNO QRS an. Die Installation muss gemäß den Anweisungen des Herstellers und unter Einhaltung der angegebenen Maximalbelastungen erfolgen.
