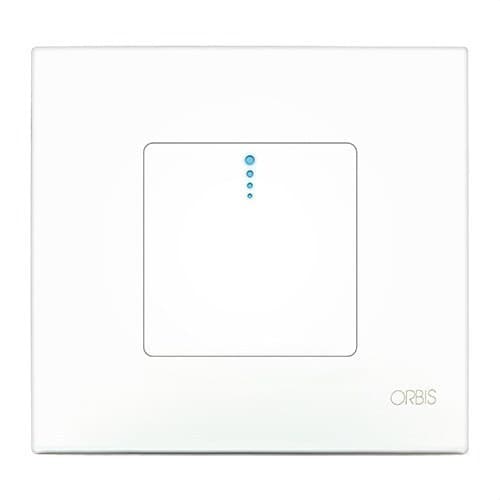

30-Sekunden- bis 10-Minuten-Tastschalter-Timer

Der Orbis PULSALUZ, Referenz OB200000, ist ein elektronischer Zeitschalter zur Automatisierung des Einschaltens von Beleuchtungskreisen für eine festgelegte Zeit. Er wird bündig in eine universelle Schalterdose eingebaut, arbeitet mit 230 V und ermöglicht eine einstellbare Nachlaufzeit zwischen 30 Sekunden und 10 Minuten. Damit eignet er sich besonders für Treppenhäuser, Flure, Eingangsbereiche, Garagen, Keller, Abstellräume, WCs und andere Durchgangsbereiche.

Das Einschalten erfolgt über einen integrierten kapazitiven Touchsensor an der Front, sodass eine Berührung ohne Druckausübung genügt. Zusätzlich können externe Taster angeschlossen werden, und das Gerät verfügt über eine nachtriggerbare Funktion: Wird es während einer aktiven Zeit erneut betätigt, beginnt ein neuer vollständiger Zyklus.

Einstellbare Nachlaufzeit von 30 Sekunden bis 10 Minuten

Der PULSALUZ ermöglicht die Einstellung der Betriebszeit der Beleuchtung zwischen etwa 30 Sekunden und 10 Minuten. Der Einstellregler ist hinter dem Außenrahmen verborgen, wodurch versehentliche Änderungen oder unbefugte Manipulationen nach der Konfiguration erschwert werden.

Diese Regelung erlaubt eine Anpassung an den jeweiligen Bereich. Kürzere Zeiten eignen sich für schnell durchquerte Räume, während längere Zeiten die Beleuchtung in Treppenhäusern, Garagen, WCs oder Gemeinschaftsbereichen länger eingeschaltet halten.

Integrierter kapazitiver Touchsensor

Eine der Hauptfunktionen des Orbis PULSALUZ ist die Bedienung über einen kapazitiven Sensor. Der Benutzer muss lediglich die Frontfläche berühren, um die Nachlaufzeit zu aktivieren, ohne einen mechanischen Taster betätigen zu müssen.

Die Front verfügt außerdem über eine Signalisierungs-LED, die die Erkennung des Mechanismus erleichtert.

Nachtriggerbare Funktion

Der Zeitschalter ist während des Betriebs nachtriggerbar. Jedes Mal, wenn der Sensor erneut berührt oder einer der externen Taster betätigt wird, während die Beleuchtung eingeschaltet bleibt, beginnt die Zeit erneut von vorn.

Diese Funktion ist besonders nützlich in Treppenhäusern und Gemeinschaftsbereichen, da verschiedene Nutzer die Einschaltzeit automatisch verlängern können, während sie die Anlage benutzen.

Kompatibel mit externen Tastern

Zusätzlich zum integrierten Touchsensor unterstützt der PULSALUZ weitere externe Taster. So kann derselbe Stromkreis von verschiedenen Punkten eines Treppenhauses, Flurs oder Gemeinschaftsbereichs aus aktiviert werden.

Orbis gibt die Kompatibilität mit beleuchteten Tastern mit einem Strom von bis zu 6 mA bei 230 V an. Wird der Kontakt des zusätzlichen Tasters über einen Schalter geschlossen gehalten, kann das Gerät dauerhaft eingeschaltet bleiben, solange dieser Kontakt geschlossen bleibt.

2-Draht-Installation

Der Orbis PULSALUZ verwendet eine elektronische 2-Draht-Installation, eine besonders nützliche Eigenschaft bei bestimmten Renovierungen und beim Austausch von Zeitschaltmechanismen, bei denen in der Gerätedose kein Neutralleiter vorhanden ist.

Die Montage erfolgt bündig in einer universellen 65 x 65 mm Schalterdose. Der elektrische Anschluss erfolgt über Schraubklemmen für Leiter mit einem Querschnitt von 0,75 bis 1,5 mm².

Für Glühlampen und Halogenlampen ausgelegt

Die Referenz OB200000 ist speziell für Glühlampen- und Halogenbeleuchtung ausgelegt. Der Hersteller nennt folgende empfohlene Lastbereiche:

• Glühlampen: 25 bis 500 W.
• Niedervolt-Halogenlampen mit 12 V AC: 50 bis 300 VA.
• Halogenlampen mit 230 V AC: 18 bis 500 W.

Wichtig: Orbis weist ausdrücklich darauf hin, dass PULSALUZ nicht für elektronische Lasten geeignet ist. Er darf nicht mit Leuchtstofflampen, Energiesparlampen, elektronischen Downlights oder LED-Beleuchtung verwendet werden. Für diese Lastarten müssen speziell kompatible Orbis-Zeitschalter gewählt werden.

Schutz durch Feinsicherung

Der Zeitschalter verfügt intern über eine nicht austauschbare 3,15-A-Feinsicherung Typ F. Das Schaltelement ist als Halbleiter ausgeführt und für den elektronischen Betrieb des Geräts innerhalb der vom Hersteller angegebenen Lasten geeignet.

Geringer Eigenverbrauch

Der Eigenverbrauch des PULSALUZ beträgt etwa 0,7 W, entsprechend 5,3 VA. Da es sich um einen dauerhaft im Stromkreis installierten Zeitschalter handelt, begrenzt dieser geringe Verbrauch die Energie, die zum Betrieb des Steuersystems benötigt wird.

Für den Unterputzeinbau konzipiert

Der Mechanismus hat ungefähre Außenmaße von 93 x 86 x 42,5 mm und ein Nettogewicht von 48 g. Er ist für den Einbau in eine universelle Schalterdose vorbereitet und sein Design ermöglicht die direkte Integration des Zeitschaltsystems in den Bedienbereich der Beleuchtung.

Das technische Datenblatt von Orbis weist außerdem die Kompatibilität mit Mechanismen der Simon-Serie 27 aus, was die Integration in bestimmte bestehende Installationen erleichtert.

IP20-Schutz für Innenräume

Der PULSALUZ verfügt über die Schutzart IP20 gemäß EN 60529 und Schutzklasse II bei korrekter Installation. Er ist für Inneninstallationen vorgesehen, die vor direkter Feuchtigkeit geschützt sind.

Der Betriebstemperaturbereich liegt zwischen -10 und +50 °C, während für Transport und Lagerung Temperaturen zwischen -20 und +60 °C zulässig sind.

Anwendungsbereiche des Orbis PULSALUZ

Der PULSALUZ ist vor allem für Installationen gedacht, bei denen die Beleuchtung nur für begrenzte Zeit eingeschaltet bleiben muss. Zu den typischen Anwendungen gehören:

• Treppenhäuser in Mehrfamilienhäusern.
• Flure und Eingangsbereiche.
• Gemeinschaftshöfe.
• Garagen.
• Keller und Abstellräume.
• Badezimmer und WCs.
• Gemeinschaftsbereiche in Gebäuden.
• Durchgangsbereiche mit kompatibler Glühlampen- oder Halogenbeleuchtung.

Technische Eigenschaften des Orbis PULSALUZ OB200000

• Marke: Orbis.
• Referenz: OB200000.
• Modell: PULSALUZ.
• Typ: elektronischer Zeitschalter / Treppenlichtautomat.
• Versorgung: 230 V AC.
• Frequenz: 50 Hz.
• Nachlaufzeit: 30 Sekunden bis 10 Minuten.
• Betätigung: kapazitiver Touchsensor.
• Externe Taster: ja.
• Beleuchtete Taster: kompatibel bis 6 mA bei 230 V.
• Nachtriggerbar: ja.
• Elektrische Installation: 2-Draht.
• Montage: Unterputz in universeller Schalterdose.
• Empfohlene Dose: universell 65 x 65 mm.
• Kontaktart: Halbleiter.
• Interner Schutz: nicht austauschbare 3,15-A-Feinsicherung F.
• Eigenverbrauch: 0,7 W (5,3 VA).
• Glühlampenlast: 25-500 W.
• Halogenlast 12 V AC: 50-300 VA.
• Halogenlast 230 V AC: 18-500 W.
• Kompatibilität mit Leuchtstofflampen: nein.
• Kompatibilität mit Energiesparlampen: nein.
• Kompatibilität mit elektronischen Downlights: nein.
• Kompatibilität mit LED: nein.
• LED-Anzeige: ja.
• Schutzart: IP20.
• Schutzklasse: Klasse II bei korrekter Montage.
• Betriebstemperatur: -10 bis +50 °C.
• Transport- und Lagertemperatur: -20 bis +60 °C.
• Leiterquerschnitt: 0,75-1,5 mm².
• Maximales Anzugsdrehmoment: 0,4 Nm.
• Abmessungen: 93 x 86 x 42,5 mm.
• Nettogewicht: 48 g.
• Kompatibilität: Simon Serie 27.

Einfache Zeitsteuerung per Berührung

Der Orbis PULSALUZ OB200000 vereint Taster und Zeitschalter in einem einzigen Mechanismus und ermöglicht die Steuerung der Beleuchtung durch einfaches Berühren des Frontsensors. Die einstellbare Zeit von 30 Sekunden bis 10 Minuten und die Möglichkeit, externe Taster hinzuzufügen, machen ihn zu einer praktischen Lösung für die Automatisierung von Beleuchtungskreisen in Durchgangsbereichen.

Die 2-Draht-Installation erleichtert bestimmte Ersatz- und Renovierungsarbeiten, während die verdeckten Einstellungen dazu beitragen, die gewählte Konfiguration nach der Installation beizubehalten.

Wichtig: PULSALUZ ist ausschließlich für die von Orbis angegebenen Glühlampen- und Halogenlasten ausgelegt. Er ist nicht mit LED-Beleuchtung oder anderen elektronischen Lasten kompatibel. Außerdem dürfen nicht mehrere PULSALUZ-Mechanismen zur Steuerung derselben Last verbunden werden.
