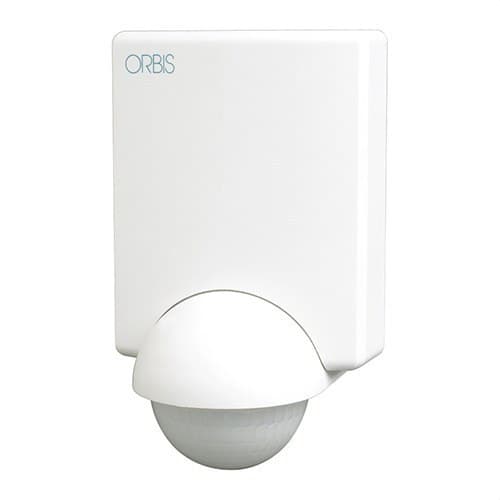

Bewegungsmelder PROXIMAT SB.WAND 12M FT.15M(7,5+7,5)SEIT.240° 5-2000 LUX ZEITSTEUERUNG:

Der Bewegungsmelder Orbis PROXIMAT, Referenz OB132312, ist ein PIR-Infrarotsensor zur Automatisierung von Beleuchtungskreisen durch die Erfassung von Personen in Durchgangsbereichen. Er wird auf der Wand als Aufputzgerät installiert und bietet einen großen Erfassungswinkel von 240°, mit einer Frontreichweite von bis zu 12 Metern und einer seitlichen Gesamtabdeckung von bis zu 15 Metern bei 20 °C.

Der Sensorkopf kann horizontal um bis zu 180° gedreht werden, um das Erfassungsfeld auf den gewünschten Bereich auszurichten. Außerdem lässt sich die Nachlaufzeit zwischen 10 Sekunden und 10 Minuten einstellen, die Helligkeitsschwelle zwischen 5 und 2000 Lux anpassen und die Empfindlichkeit des Melders verändern. Die Schutzart IP45 ermöglicht den Einsatz sowohl in Innenräumen als auch an geeigneten Außenbereichen.

Großes Erfassungsfeld von 240°

Der Orbis PROXIMAT bietet einen Erfassungswinkel von 240° und eignet sich besonders zur Überwachung großer Bereiche von einer Wandmontage aus. Bei einer Montagehöhe von etwa 2,5 Metern und einer Umgebungstemperatur von 20 °C erreicht er bis zu 12 Meter in Front- und 15 Meter in Seitenrichtung.

Die seitliche Abdeckung erstreckt sich ungefähr 7,5 Meter auf jeder Seite des Melders. Die tatsächliche Leistung kann je nach Umgebungstemperatur, Montagehöhe, Ausrichtung des Sensors und der Richtung, in der die Person die Erfassungszonen durchquert, variieren.

Um 180° schwenkbarer Sensorkopf

Der Sensorkopf kann horizontal um bis zu 180° gedreht werden, sodass sich der Erfassungsbereich auf die konkret zu überwachende Zone verlagern lässt. Diese Eigenschaft erleichtert den Einsatz an Eingängen, Fluren, Fassaden, Podesten, Vordächern und anderen Installationen, bei denen der Melder nicht direkt gegenüber dem Durchgangsbereich montiert werden kann.

Orbis empfiehlt eine Montagehöhe zwischen 2 und 3 Metern, um eine geeignete Erfassung zu erzielen.

Montage an Wand, Ecke oder Winkel

Der PROXIMAT ist für die Aufputzmontage konzipiert und kann an einer glatten Wand, in einer Ecke oder in einem Winkel installiert werden. Der Hersteller liefert spezielle Befestigungszubehörteile mit, um diese Montagesituationen zu erleichtern.

Diese Vielseitigkeit ermöglicht es, den Melder an unterschiedliche Gebäudegeometrien anzupassen und sein Erfassungsfeld korrekt auszurichten, ohne zusätzliche Halterungen zu benötigen.

Nachlaufzeit einstellbar von 10 Sekunden bis 10 Minuten

Die Zeit, während der der Stromkreis nach der Bewegungserkennung eingeschaltet bleibt, kann von etwa 10 Sekunden bis 10 Minuten eingestellt werden.

Eine kurze Zeit eignet sich für Bereiche mit schnellem Durchgang, während längere Zeiten die Beleuchtung in Eingängen, Treppenhäusern, Fluren oder Bereichen aktiv halten, in denen sich Nutzer länger aufhalten.

Nach Ablauf der Nachlaufzeit verfügt der Melder über eine kurze Sperrzeit von etwa 3 Sekunden, bevor die Erfassung erneut beginnt.

Helligkeitsschwelle zwischen 5 und 2000 Lux einstellbar

Der PROXIMAT verfügt über einen einstellbaren Dämmerungssensor zwischen 5 und 2000 Lux. Diese Funktion legt fest, unter welchem Umgebungslichtniveau der Stromkreis bei erkannter Bewegung aktiviert werden soll.

Er kann so konfiguriert werden, dass er hauptsächlich nachts oder bei geringer Helligkeit arbeitet und unnötige Schaltungen vermieden werden, wenn ausreichend Tageslicht vorhanden ist.

Einstellbare Erfassungsempfindlichkeit

Zusätzlich zur Zeit- und Helligkeitseinstellung verfügt der Melder über einen separaten Regler zur Anpassung der Erfassungsempfindlichkeit. So lässt sich das Verhalten des Sensors an die Größe und die Eigenschaften des überwachten Bereichs anpassen.

Die Empfindlichkeit jedes PIR-Melders kann sinken, wenn die Umgebungstemperatur sich der Körpertemperatur annähert; dies sollte bei der Beurteilung der tatsächlichen Reichweite unter bestimmten Bedingungen berücksichtigt werden.

Abdeckungen zur Anpassung des Erfassungsbereichs

Der PROXIMAT wird mit zwei Bereichsbegrenzern geliefert, mit denen sich bestimmte Sektoren der Linse blockieren lassen. Die Elemente können angepasst werden, um die Erfassung in bestimmten Richtungen zu verhindern und Auslösungen außerhalb des gewünschten Überwachungsbereichs zu reduzieren.

Diese Möglichkeit ist besonders nützlich, wenn der Melder in der Nähe von fremden Verkehrsbereichen, Türen, Fenstern oder anderen Zonen installiert wird, die kein Einschalten auslösen sollen.

Relais mit Nulldurchgangsschaltung

Der Melder verfügt über ein Relais mit Nulldurchgangsschaltung, eine Technologie zur Verbesserung des Schaltverhaltens bestimmter elektronischer Lasten wie LED-Leuchten, Leuchtstofflampen und Energiesparlampen.

Der Kontakt bietet eine Schaltleistung von 10 A bei 230 V AC mit cos φ = 1.

Geeignet für verschiedene Beleuchtungstechnologien

Orbis gibt je nach angeschlossener Technologie unterschiedliche empfohlene Maximallasten für den Melder an.

• Glühlampen: bis zu 2000 W.
• Leuchtstofflampen: bis zu 1300 VA.
• Niedervolt-Halogenlampen: bis zu 1300 VA.
• 230-V-Halogenlampen: bis zu 2000 W.
• Energiesparlampen: bis zu 1300 VA.
• LED-Beleuchtung: bis zu 500 VA.

LED-Statusanzeige

Der PROXIMAT verfügt über eine LED-Anzeige, die aufleuchtet, wenn das Gerät eine Bewegung erkennt. Dieses Signal erleichtert die Funktionsprüfung während der Installation und der Einstellung des Erfassungsbereichs.

Schutzart IP45

Der Melder besitzt die Schutzart IP45 gemäß EN 60529 und bietet Schutz gegen das Eindringen fester Fremdkörper sowie gegen Wasserstrahlen innerhalb der durch diese Klassifizierung festgelegten Bedingungen.

Seine Betriebstemperatur liegt zwischen -10 und +40 °C, sodass er in verschiedenen Wohn-, Gemeinschafts- und professionellen Anwendungen eingesetzt werden kann.

Anwendungen des Orbis PROXIMAT Melders

Seine große Reichweite und die Ausrichtbarkeit machen den PROXIMAT ideal für die Automatisierung der Beleuchtung in zahlreichen Durchgangsbereichen.

• Eingänge und Zugänge zu Gebäuden.
• Treppen und Podeste.
• Flure und Korridore.
• Vordächer und Überdachungen.
• Fassaden und geschützte Außenzugänge.
• Garagen und Gemeinschaftsbereiche.
• Geschäftsräume und Büros.
• Öffentliche Gebäude.
• Geeignete Industrie- und Landwirtschaftsanlagen.

Technische Merkmale des Orbis PROXIMAT OB132312

• Marke: Orbis.
• Referenz: OB132312.
• Modell: PROXIMAT.
• Typ: Bewegungsmelder für Beleuchtung.
• Technologie: PIR-Infraroterfassung.
• Montage: Aufputz an Wand, Ecke oder Winkel.
• Erfassungswinkel: 240°.
• Horizontale Drehung des Kopfes: 180°.
• Frontreichweite: bis zu 12 m bei 20 °C.
• Seitenreichweite: bis zu 15 m bei 20 °C, ungefähr 7,5 + 7,5 m.
• Referenzhöhe für das Erfassungsfeld: 2,5 m.
• Empfohlene Montagehöhe: zwischen 2 und 3 m.
• Nachlaufzeit: ungefähr 10 s bis 10 min.
• Impulsfunktion: je nach Konfiguration der Baureihe verfügbar.
• Helligkeitsschwelle: einstellbar von 5 bis 2000 Lux.
• Erfassungsempfindlichkeit: einstellbar.
• Bereichsbegrenzer: 2 enthalten.
• Versorgungsspannung: 230 V AC.
• Frequenz: 50 Hz.
• Schaltleistung: 10 A bei 230 V AC, cos φ = 1.
• Nulldurchgangsrelais: ja.
• Eigenverbrauch: ungefähr 1 W (8 VA).
• Max. Glühlampenlast: 2000 W.
• Max. Leuchtstofflampenlast: 1300 VA.
• Max. Niedervolt-Halogenlast: 1300 VA.
• Max. 230-V-Halogenlast: 2000 W.
• Max. Energiesparlampenlast: 1300 VA.
• Max. LED-Last: 500 VA.
• LED-Erkennungsanzeige: ja.
• Schutzart: IP45.
• Betriebstemperatur: -10 bis +40 °C.

Beleuchtungsautomatisierung mit großer Abdeckung

Der Orbis PROXIMAT OB132312 zeichnet sich durch die Kombination eines großen Erfassungsfeldes von 240° mit bis zu 12 Metern Frontreichweite und 15 Metern seitlicher Abdeckung aus. Die horizontale Ausrichtung des Kopfes und die mitgelieferten Begrenzungen ermöglichen es, den überwachten Bereich an die jeweiligen Gegebenheiten jeder Installation anzupassen.

Die einstellbare Nachlaufzeit, der Dämmerungssensor von 5 bis 2000 Lux und die Kompatibilität mit LED-Lasten bis 500 VA ermöglichen die Automatisierung der Beleuchtung von Zugängen und Durchgangsbereichen, ohne die Leuchten unnötig eingeschaltet zu lassen.

Wichtig: Die angegebene Reichweite wird unter den von Orbis festgelegten Referenzbedingungen erreicht und kann je nach Temperatur, Höhe, Ausrichtung und Bewegungsrichtung variieren. Die Elektroinstallation muss gemäß den Anweisungen des Herstellers und unter Einhaltung der angegebenen Maximallasten erfolgen.
