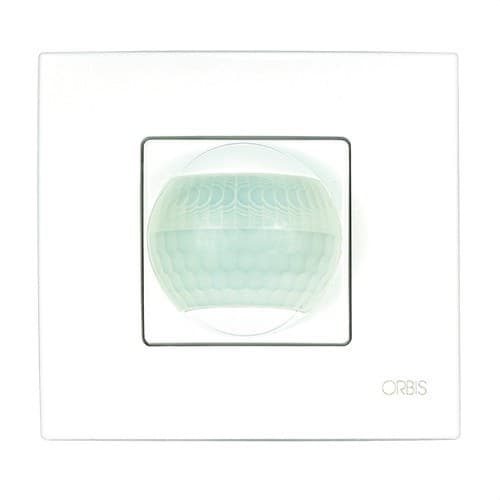

Bewegungsmelder ORBIMAT DET.REGBL.: 0 6M 1,2M HÖHE 200° 5-2000 LUX 230V ZEITSTEUERUNG:

Der Bewegungsmelder Orbis ORBIMAT, Referenz OB132612, ist ein bündig einbaubarer PIR-Sensor zur Automatisierung des Ein- und Ausschaltens der Beleuchtung in Innenräumen. Er wird in einer universellen Gerätedose 65 x 65 mm installiert und bietet einen Erfassungswinkel von 200°, eine einstellbare Reichweite von bis zu 6 Metern sowie eine empfohlene Montagehöhe zwischen 0,8 und 1,5 Metern.

ORBIMAT ermöglicht den Austausch eines herkömmlichen Schalters durch ein automatisches Erfassungssystem, ohne größere Änderungen an der Installation vornehmen zu müssen. Er verfügt über eine einstellbare Zeit- und Helligkeitsregelung, Impulsfunktion, manuellen 3-Stufen-Schalter, die Möglichkeit zum Anschluss zusätzlicher Taster sowie ein Relais mit Schaltfunktion am Nulldurchgang für den Einsatz mit verschiedenen Beleuchtungstechnologien.

PIR-Erfassung mit 200° Abdeckung

Der Orbis ORBIMAT verwendet zwei PIR-Sensoren, um Veränderungen der Infrarotstrahlung zu erkennen, die von Personen und anderen bewegten Wärmequellen verursacht werden. Sein Erfassungsbereich reicht bis zu 6 Meter und kann an die Raumgröße angepasst werden.

Der Erfassungswinkel von 200° bietet eine breite Abdeckung aus Wandposition, wodurch er sich besonders für Eingangsbereiche, Flure, Durchgänge, Sanitärkabinen und andere Innenbereiche mit Durchgangsverkehr eignet.

Unterputzmontage in universeller Gerätedose

ORBIMAT ist für die Wandmontage in einer universellen Gerätedose 65 x 65 mm ausgelegt. Diese Konfiguration ermöglicht es, bestimmte vorhandene manuelle Schalter durch einen automatischen Bewegungsmelder zu ersetzen und dabei die vorhandene Dosenposition zu nutzen.

Orbis gibt eine Montagehöhe zwischen 0,8 und 1,5 Metern vor. Die endgültige Position sollte so gewählt werden, dass PIR-Sensoren Bewegungen, die die Erfassungsstrahlen quer schneiden, besonders effektiv erkennen.

Einstellbare Reichweite bis 6 Meter

Der Erfassungsbereich kann zwischen 0 und 6 Metern eingestellt werden. Diese Regelung ermöglicht es, den überwachten Bereich zu begrenzen und Auslösungen durch Bewegungen außerhalb des gewünschten Erfassungsfeldes zu vermeiden.

Die angegebene Reichweite bezieht sich auf die Referenzbedingungen des Herstellers und kann je nach Umgebungstemperatur, Ausrichtung, Montagehöhe und Bewegungsrichtung der Personen variieren.

Zeiteinstellung von 30 Sekunden bis 20 Minuten

Die Ausschaltverzögerung kann von 30 Sekunden bis etwa 20 Minuten eingestellt werden. Zusätzlich verfügt der Melder über eine spezielle Impulsfunktion, die den Ausgang 1 Sekunde lang einschaltet und anschließend 4 Sekunden lang ohne Erfassung bleibt.

Diese Zeitvielfalt erleichtert die Anpassung sowohl an Bereiche mit schnellem Durchgang als auch an Räume, in denen die Beleuchtung nach einer Bewegungserkennung noch mehrere Minuten eingeschaltet bleiben soll.

Helligkeitseinstellung von 5 bis 2000 Lux

Der integrierte Dämmerungssensor ermöglicht die Einstellung der Ansprechschwelle zwischen 5 und 2000 Lux. Im Automatikbetrieb kann der ORBIMAT so konfiguriert werden, dass die Beleuchtung nur dann eingeschaltet wird, wenn Bewegung erkannt wird und der Umgebungslichtwert unter dem gewählten Wert liegt.

So werden unnötige Schaltungen während der Stunden mit ausreichendem Tageslicht reduziert.

Drei manuelle Betriebsarten

Der Mechanismus verfügt über einen verdeckten manuellen Schalter mit drei Positionen, mit dem das Verhalten des Stromkreises je nach Bedarf gewählt werden kann:

• Automatik: Die Beleuchtung wird über Bewegungserkennung und den eingestellten Helligkeitswert gesteuert.
• Dauer-Ein: Hält die Last unabhängig von der Erkennung eingeschaltet.
• Dauer-Aus: Hält die Last ausgeschaltet.

Diese Optionen sind nützlich für Wartungsarbeiten, Reinigungen oder besondere Situationen, in denen der automatische Betrieb vorübergehend deaktiviert werden soll.

Kompatibel mit zusätzlichen Tastern

ORBIMAT ermöglicht den Anschluss externer Taster, um eine neue Zeitsteuerung manuell auszulösen. Dadurch kann der Melder auch als Treppenlichtautomat verwendet werden und automatische Präsenzsteuerung mit zusätzlichen manuellen Auslösepunkten kombiniert werden.

Externe Taster können mit Glimmlampe oder LED ausgestattet sein, sofern der von Orbis angegebene Grenzwert von weniger als 1 mA bei 230 V eingehalten wird.

Schaltung am Nulldurchgang

Der Melder verfügt über ein Relais mit Nulldurchgangserkennung. Diese Technologie schaltet nahe dem Nulldurchgang der Spannungswelle und hilft, elektrische Belastungen beim Schalten bestimmter elektronischer Lasten zu reduzieren.

Diese Eigenschaft verbessert die Eignung für Technologien wie LED-, Leuchtstoff- oder Energiesparbeleuchtung innerhalb der vom Hersteller angegebenen Leistungsgrenzen.

Schaltleistung von 6 A

Der ORBIMAT verfügt über einen Ausgangskreis mit einer Schaltleistung von 6 A bei 230 V AC und cos φ = 1. Die maximal zulässige Last hängt von der angeschlossenen Beleuchtungsart ab.

• Glühlampen: bis 1300 W.
• Leuchtstofflampen: bis 1300 VA.
• Niedervolt-Halogenlampen 12 V AC: bis 1300 VA.
• Halogenlampen 230 V AC: bis 1300 W.
• Energiesparlampen: bis 1300 VA.
• Downlights: bis 1300 VA.
• LED-Beleuchtung: bis 500 VA.

LED-Statusanzeige

Der Mechanismus verfügt über eine LED-Kontrollleuchte, die die Überprüfung des Melderstatus erleichtert. Die Anzeige ermöglicht es, Zustände wie Bewegungserkennung oder Lichtverhältnisse über dem eingestellten Wert zu erkennen.

Temperaturkompensation

ORBIMAT integriert eine Temperaturkompensation, um ein stabiles Erkennungsverhalten des Systems zu gewährleisten. Wie bei PIR-Meldern üblich, kann die Empfindlichkeit abnehmen, wenn die Temperatur der erkannten Person oder des Objekts der Umgebungstemperatur sehr nahe kommt.

Schnellanschlussklemmen

Der elektrische Anschluss erfolgt über schraubenlose Schnellklemmen. Der Melder akzeptiert starre oder flexible Leiter mit Querschnitten zwischen 0,75 und 1,5 mm² bei einer angegebenen Abisolierlänge von 7 mm.

Technische Merkmale des Orbis ORBIMAT OB132612

• Marke: Orbis.
• Referenz: OB132612.
• Modell: ORBIMAT.
• Typ: Bewegungsmelder zur Lichtsteuerung.
• Erfassungstechnologie: PIR.
• Anzahl der Sensoren: 2.
• Anzahl der Stromkreise: 1.
• Installation: Unterputz-Wandmontage.
• Kompatible Dose: universelle Gerätedose 65 x 65 mm.
• Montagehöhe: zwischen 0,8 und 1,5 m.
• Erfassungswinkel: 200°.
• Erfassungsbereich: einstellbar zwischen 0 und 6 m.
• Zeitverzögerung: von 30 Sekunden bis 20 Minuten.
• Impulsfunktion: 1 s EIN / 4 s AUS.
• Lichtempfindlichkeit: von 5 bis 2000 Lux.
• Manuelle Betriebsarten: Automatik, Dauer-Ein und Dauer-Aus.
• Externe Taster: ja.
• Leuchtende externe Taster: kompatibel bei Verbrauch unter 1 mA bei 230 V.
• Versorgung: 230 V AC ±10%.
• Frequenz: 50/60 Hz.
• Schaltleistung: 6 A bei 230 V AC, cos φ = 1.
• Nulldurchgangsschaltung: ja.
• Eigenverbrauch: 0,9 W, ca. 6,5 VA.
• Maximale Last Glühlampen: 1300 W.
• Maximale Last Leuchtstofflampen: 1300 VA.
• Maximale Last Halogen 12 V AC: 1300 VA.
• Maximale Last Halogen 230 V AC: 1300 W.
• Maximale Last Energiesparlampen: 1300 VA.
• Maximale Last Downlights: 1300 VA.
• Maximale Last LED: 500 VA.
• Schutzart: IP20 gemäß EN 60529.
• Schutzklasse: Klasse II bei ordnungsgemäßer Montage.
• Betriebstemperatur: 0 bis 40 °C.
• Transport- und Lagertemperatur: -10 bis 50 °C.
• Anschluss: schraubenlose Schnellklemmen.
• Leiterquerschnitt: 0,75-1,5 mm², starr oder flexibel.
• Abisolierlänge: 7 mm.
• Außenmaße: 93 x 86 x 66,5 mm.
• Nettogewicht: 140 g.

Anwendungsbereiche des ORBIMAT-Melders

Das Unterputzformat und die Möglichkeit, einen herkömmlichen Schalter zu ersetzen, machen den ORBIMAT zu einer besonders praktischen Lösung für die Automatisierung der Beleuchtung in verschiedenen Innenbereichen:

• Eingangsbereiche und Hauseingänge.
• Wohnungsflure.
• Treppen und Gemeinschaftsbereiche.
• Toiletten und Sanitärkabinen.
• Abstellräume und Nebenräume.
• Hotels und öffentliche Gebäude.
• Geschäftsräume und Büros.

Bewegungsmelder und Treppenlichtautomat in einem Mechanismus

Der Orbis ORBIMAT OB132612 kombiniert automatische Bewegungserkennung, Dämmerungssteuerung und Zeitfunktion in einem Mechanismus, der zum Ersatz bestimmter herkömmlicher Schalter ausgelegt ist. Seine einstellbare Reichweite von bis zu 6 Metern und die 200°-Abdeckung ermöglichen die Anpassung an unterschiedliche Innenbereiche.

Die Möglichkeit, zusätzliche Taster einzubinden, die 3-Stufen-Handbedienung und die Impulsfunktion erweitern die Einsatzmöglichkeiten, während die Schaltung am Nulldurchgang den Betrieb von LED-Beleuchtung bis 500 VA und anderen kompatiblen Technologien ermöglicht.

Wichtig: Der ORBIMAT verfügt über die Schutzart IP20 und ist für Inneninstallationen vorgesehen. Montage und Verdrahtung müssen gemäß den Anweisungen von Orbis und unter Beachtung der für jede Beleuchtungstechnologie angegebenen maximalen Lasten erfolgen.
