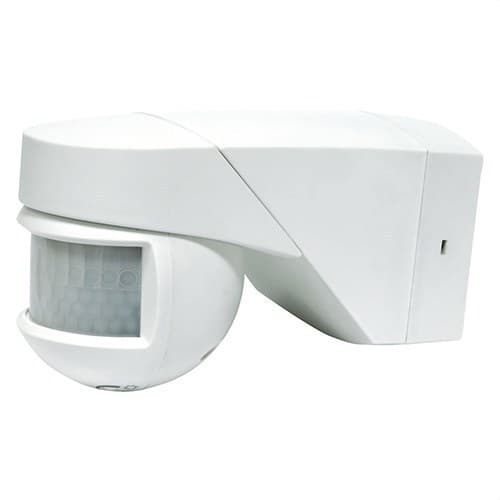

Bewegungsmelder MULTIMAT SB.WAND DECKE ECKEN/SEITEN DET.: 12M FT.8M(4+4)SEIT.20°C

Der Bewegungsmelder Orbis MULTIMAT, Referenz OB134212, ist ein aufputzmontierter PIR-Sensor zur Automatisierung des Ein- und Ausschaltens von Beleuchtungskreisen. Er zeichnet sich durch seine vielseitigen Montagemöglichkeiten aus, da er an Wand oder Decke installiert und auch an Ecken und Winkeln angepasst werden kann. Damit bietet er eine flexible Lösung für Eingänge, Vordächer, Garagen, Höfe, Abstellräume und andere Innen- oder Außenbereiche.

Der MULTIMAT bietet einen breiten Erfassungswinkel von 200°, mit einer Frontreichweite von bis zu 12 Metern und einer seitlichen Reichweite von bis zu 8 Metern bei 20 °C. Außerdem lässt sich die Nachlaufzeit zwischen 3 Sekunden und 30 Minuten einstellen und der Helligkeitsschwellenwert zwischen 5 und 2000 Lux wählen. Sein IP55-Gehäuse bietet Schutz gegen Staub und Wasserstrahlen und ermöglicht den Einsatz an anspruchsvolleren Orten als bei einem herkömmlichen Innenraum-Bewegungsmelder.

PIR-Bewegungsmelder mit 200° Erfassungsbereich

Der Orbis MULTIMAT nutzt passive Infrarot-Technologie (PIR) mit zwei Sensoren. Das Gerät erkennt die von Personen und anderen Wärmequellen verursachten Änderungen der Infrarotstrahlung, die seinen Erfassungsbereich durchqueren, ohne selbst Strahlung auszusenden.

Wenn Bewegung erkannt wird und die Umgebungshelligkeit unter dem eingestellten Wert liegt, schaltet es den Ausgangskreis ein. Sobald keine Bewegung mehr erkannt wird, bleibt die Beleuchtung für die gewählte Zeit eingeschaltet, bevor sie automatisch ausgeschaltet wird.

Bis zu 12 Meter Frontreichweite

Unter den von Orbis festgelegten Referenzbedingungen erreicht der MULTIMAT bis zu 12 Meter in Frontausrichtung und 8 Meter seitliche Erfassung bei einer Umgebungstemperatur von 20 °C.

Die Erfassung ist effektiver, wenn eine Person die Sensorstrahlen quer durchquert, als wenn sie sich direkt auf den Melder zubewegt. Wie bei jedem PIR-Melder kann auch die Umgebungstemperatur die Reichweite beeinflussen, insbesondere wenn sie sich der Körpertemperatur annähert.

Montage an Wand oder Decke

Einer der Hauptvorteile des MULTIMAT ist seine flexible Installation. Er kann aufputz sowohl an einer Wand als auch an einer Decke befestigt werden und lässt sich so an unterschiedliche architektonische Gegebenheiten anpassen.

Orbis empfiehlt eine maximale Installationshöhe von 3 Metern; der ideale Bereich liegt zwischen 2 und 3 Metern, um eine gute Abdeckung zu erzielen.

Installation in Ecke oder Winkel

Zusätzlich zur herkömmlichen Montage an Wand oder Decke ermöglicht das Design des Sockels die Installation des MULTIMAT in Ecken und Winkeln. Die offizielle Orbis-Preisliste weist diese Montagemöglichkeit für die Referenz OB134212 ausdrücklich aus.

Der Sockel verfügt über vorbereitete Bereiche, um die Befestigung an unterschiedliche Oberflächen anzupassen, und erleichtert so die Ausrichtung des Melders an Eingängen, Fassaden und anderen Stellen, an denen eine vollständig plane Installation nicht die beste Lösung ist.

Schwenkbarer Sensorkopf

Der Sensorkopf kann horizontal um etwa 180° und vertikal um rund 45° gedreht werden. Dadurch lässt sich der Erfassungsbereich nach der Befestigung des Sockels gezielt auf den gewünschten Bereich ausrichten.

Diese Ausrichtungsfähigkeit ist besonders nützlich, wenn der Melder aufgrund der Verkabelung oder der Gebäudestruktur an einer vorgegebenen Position installiert werden muss.

Stecksockel für eine einfache Installation

Der Befestigungssockel enthält die elektrischen Anschlüsse, sodass er zuerst installiert und verdrahtet werden kann, bevor anschließend das Meldergehäuse eingesetzt wird. Falls der MULTIMAT für Wartungsarbeiten demontiert werden muss, ist es nicht erforderlich, den Sockel zu entfernen oder die elektrischen Anschlüsse erneut herzustellen.

Dieses System erleichtert Montage- und Wartungsarbeiten, insbesondere bei professionellen Installationen mit mehreren Meldern.

Einstellbare Nachlaufzeit von 3 Sekunden bis 30 Minuten

Die Ausschaltverzögerung kann von etwa 3 Sekunden bis 30 Minuten eingestellt werden. Jede neue Erfassung setzt die gewählte Zeit zurück, sodass die Beleuchtung aktiv bleibt, solange sich weiterhin Bewegung im überwachten Bereich befindet.

Kurzzeiten eignen sich besonders für schnell durchquerte Bereiche, während längere Nachlaufzeiten den Einsatz in Garagen, Vordächern, Lagerräumen und Räumen ermöglichen, in denen sich Nutzer mehrere Minuten aufhalten.

Dämmerungsschalter von 5 bis 2000 Lux

Der MULTIMAT verfügt über einen Helligkeitssensor mit einem Einstellbereich von 5 bis 2000 Lux. Der Benutzer kann den Melder so konfigurieren, dass die Beleuchtung nur dann eingeschaltet wird, wenn die Umgebungshelligkeit unter dem gewählten Wert liegt.

Bei hoher Einstellung kann er auch bei relativ heller Umgebung funktionieren, während Einstellungen nahe dem Minimum das Einschalten vor allem auf geringe Lichtverhältnisse oder Dunkelheit beschränken.

Integrierter Erfassungsbereichsbegrenzer

Orbis liefert den MULTIMAT mit Bereichsbegrenzern, mit denen bestimmte Zonen der Linse ausgeblendet werden können. Die Begrenzungen sind in Sektoren unterteilt und können je nach gewünschter Abdeckung angepasst werden.

Diese Funktion reduziert unerwünschte Erfassungen, beispielsweise aus nahegelegenen Durchgangsbereichen, benachbarten Zugängen oder Zonen, die außerhalb des tatsächlich zu überwachenden Bereichs liegen.

IP55-Schutz für Innen- und Außenbereiche

Der Melder verfügt über die Schutzart IP55 gemäß EN 60529 und bietet Schutz gegen das Eindringen von Staub sowie gegen Wasserstrahlen. Er ist sowohl für bestimmte Innenbereiche als auch für geeignete Außenanwendungen vorgesehen.

Orbis sieht den Einsatz in Vordächern, Treppenpodesten, Garagen, Abstellräumen, Höfen, Lagern und anderen Wohn-, Gewerbe- oder Industrieumgebungen vor.

Betrieb zwischen -20 und 40 °C

Der vom Hersteller angegebene Betriebstemperaturbereich liegt zwischen -20 und +40 °C. Für Transport und Lagerung sieht das technische Datenblatt Temperaturen zwischen -20 und +50 °C vor.

Der Melder sollte nicht direkt auf Wärmequellen, Klimageräte, Luftzüge, stark reflektierende Oberflächen oder Lichtquellen ausgerichtet bzw. dort installiert werden, da dies die Funktion des Sensors beeinträchtigen kann.

Relais mit Nulldurchgangsschaltung

Der MULTIMAT verfügt über eine Nulldurchgangserkennung, um den Schaltvorgang nahe dem Nulldurchgang der Spannungswelle auszuführen. Diese Eigenschaft hilft, elektrische Belastungen beim Schalten bestimmter elektronischer Lasten zu reduzieren.

Das Gerät steuert einen Stromkreis und hat eine Schaltleistung von 10 A bei 230 V AC mit cos φ = 1.

Kompatibel mit LED-Beleuchtung und anderen Technologien

Der Orbis MULTIMAT kann verschiedene Beleuchtungstechnologien innerhalb der vom Hersteller empfohlenen Maximalwerte steuern:

• Glühlampen: bis zu 2000 W.
• Leuchtstofflampen: bis zu 1200 VA.
• Niedervolt-Halogenlampen 12 V AC: bis zu 1200 VA.
• Halogenlampen 230 V AC: bis zu 2000 W.
• Energiesparlampen: bis zu 1200 VA.
• Downlights: bis zu 1200 VA.
• LED-Beleuchtung: bis zu 400 VA.

230-V-Versorgung

Die Referenz OB134212 wird mit 230 V AC ±10 % und einer Nennfrequenz von 50 Hz betrieben. Die Eigenaufnahme beträgt etwa 1,5 W, entsprechend 8,5 VA.

Der Anschluss erfolgt über Schraubklemmen und erlaubt Leiterquerschnitte zwischen 1 und 2,5 mm².

Kompaktes und robustes Format

Das aktuelle technische Datenblatt von Orbis gibt ungefähre Außenmaße von 72 x 80 x 127 mm und ein Nettogewicht von 235 g an. Das kompakte Format ermöglicht eine breite 200°-Abdeckung, ohne dass ein großer Melder erforderlich ist.

Anwendungen des Orbis MULTIMAT

Dank IP55-Schutz, großem Erfassungsbereich und verschiedenen Montagemöglichkeiten kann der MULTIMAT in zahlreichen Bereichen eingesetzt werden, in denen eine automatische Beleuchtungssteuerung gewünscht ist:

• Eingänge und Zugänge zu Wohngebäuden.
• Vordächer und Überdachungen.
• Garagen und Parkplätze.
• Höfe und Außenbereiche.
• Abstellräume und Lager.
• Treppenpodeste und Treppenhäuser.
• Flure und Verkehrswege.
• Fassaden und Gebäudezugänge.
• Gewerberäume.
• Geeignete Wohn-, Gewerbe- und Industrieanlagen.

Technische Merkmale des Orbis MULTIMAT OB134212

• Marke: Orbis.
• Referenz: OB134212.
• Modell: MULTIMAT.
• Typ: Bewegungsmelder zur Lichtsteuerung.
• Erfassungstechnologie: PIR.
• Anzahl der Sensoren: 2.
• Anzahl der Stromkreise: 1.
• Installation: Aufputzmontage.
• Montagepositionen: Wand, Decke, Ecke oder Winkel.
• Sockel: Steckbar mit elektrischen Anschlüssen.
• Erfassungswinkel: 200°.
• Frontreichweite: bis zu 12 m bei 20 °C.
• Seitenreichweite: bis zu 8 m bei 20 °C.
• Maximale Installationshöhe: 3 m.
• Empfohlene Höhe: zwischen 2 und 3 m.
• Horizontale Ausrichtung: etwa 180°.
• Vertikale Ausrichtung: etwa 45°.
• Nachlaufzeit: von 3 Sekunden bis 30 Minuten.
• Helligkeitsschwelle: von 5 bis 2000 Lux.
• Bereichsbegrenzer: enthalten.
• Versorgung: 230 V AC ±10 %.
• Frequenz: 50 Hz.
• Eigenverbrauch: etwa 1,5 W (8,5 VA).
• Schaltleistung: 10 A bei 230 V AC, cos φ = 1.
• Nulldurchgangserkennung: ja.
• Maximale Last Glühlampen: 2000 W.
• Maximale Last Leuchtstofflampen: 1200 VA.
• Maximale Last Halogen 12 V AC: 1200 VA.
• Maximale Last Halogen 230 V AC: 2000 W.
• Maximale Last Energiesparlampen: 1200 VA.
• Maximale Last Downlight: 1200 VA.
• Maximale Last LED: 400 VA.
• Schutzart: IP55 gemäß EN 60529.
• Schutzklasse: Klasse II bei korrekter Montage.
• Betriebstemperatur: -20 bis +40 °C.
• Transport- und Lagertemperatur: -20 bis +50 °C.
• Anschluss: Schraubklemmen.
• Leiterquerschnitt: 1-2,5 mm².
• Abmessungen ca.: 72 x 80 x 127 mm.
• Nettogewicht: 235 g.

Vielseitiger Melder für Wand, Decke und Ecken

Der Orbis MULTIMAT OB134212 hebt sich von herkömmlichen Wandmeldern durch die Vielzahl an Installationspositionen ab. Die Möglichkeit, ihn an Wand, Decke, Ecke oder Winkel zu montieren, erleichtert die Wahl des Standorts mit der besten Abdeckung für jedes Projekt.

Seine 200°-Erfassung, die Frontreichweite von bis zu 12 Metern, der IP55-Schutz, die Nachlaufzeit von bis zu 30 Minuten und die LED-Kompatibilität bis 400 VA bieten eine umfassende Lösung zur Automatisierung der Beleuchtung in Wohngebäuden, Gemeinschaftsanlagen und professionellen Bereichen.

Wichtig: Die Reichweiten von 12 und 8 Metern beziehen sich auf die von Orbis bei 20 °C angegebenen Referenzbedingungen. Die tatsächliche Abdeckung kann je nach Temperatur, Montagehöhe und Ausrichtung des Melders sowie je nach Richtung, in der Personen die Erfassungsstrahlen durchqueren, variieren.
