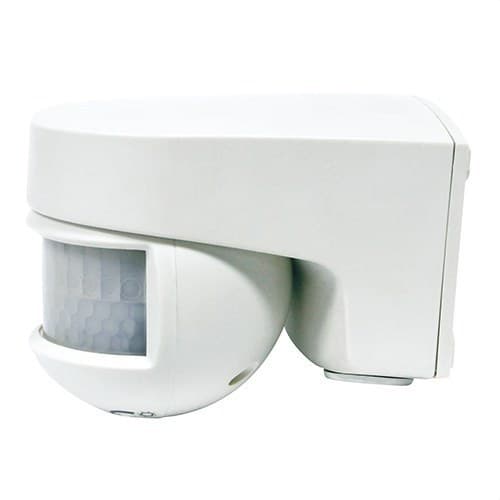

Bewegungsmelder Isimat+SB.WAND ORIENT.200° ERFASSUNGSBEREICH: FT.12M LAT.8M(4+4)A 20°C 5-2000

Der Bewegungsmelder Orbis ISIMAT+, Referenz OB134112, ist für die Automatisierung von Beleuchtungskreisen mittels PIR-Infrarot-Erkennung konzipiert. Er wird auf der Wand als Aufputzgerät installiert und bietet einen großen Erfassungswinkel von 200° sowie eine Reichweite von bis zu 12 Metern frontal und 8 Metern seitlich bei 20 °C.

Sein schwenkbarer Kopf ermöglicht eine horizontale Drehung von bis zu 180° und erleichtert so die Anpassung des Erfassungsbereichs an Eingänge, Fassaden, Vordächer, Abstellräume, Treppenabsätze und andere Durchgangsbereiche. Außerdem lässt sich die Nachlaufzeit zwischen 3 Sekunden und 30 Minuten einstellen und die Helligkeitsschwelle zwischen 5 und 2000 Lux wählen. Dank Schutzart IP55 eignet er sich besonders für Außen- und Inneninstallationen unter anspruchsvollen Umgebungsbedingungen.

Großer Erfassungswinkel von 200°

Der Orbis ISIMAT+ verfügt über zwei PIR-Sensoren und bietet eine Abdeckung von 200°, wodurch der überwachte Bereich bei Wandmontage deutlich erweitert wird. Diese Konfiguration ermöglicht die Bewegungserkennung sowohl vor dem Gerät als auch seitlich.

Bei einer Referenz-Umgebungstemperatur von 20 °C gibt Orbis eine maximale Frontreichweite von 12 Metern und eine seitliche Erfassung von 8 Metern an. Die maximale Montagehöhe beträgt 3 Meter, empfohlen wird eine Position zwischen 2 und 3 Metern.

Horizontal bis zu 180° schwenkbarer Kopf

Der Kopf des ISIMAT+ kann horizontal um bis zu 180° gedreht werden, sodass der Erfassungsbereich gezielt auf den tatsächlich zu überwachenden Bereich ausgerichtet werden kann. Diese Eigenschaft erleichtert die Anpassung an die Geometrie von Fassaden, Eingängen und Verkehrsflächen, ohne den Melder direkt auf den Durchgangsbereich ausrichten zu müssen.

Die tatsächliche Reichweite kann je nach Montagehöhe, gewählter Ausrichtung, Umgebungstemperatur und Bewegungsrichtung der Personen in Bezug auf die PIR-Sensoren variieren.

Regelbare Nachlaufzeit von 3 Sekunden bis 30 Minuten

Die Zeit, während der der Stromkreis nach der Bewegungserkennung aktiviert bleibt, kann zwischen 3 Sekunden und 30 Minuten eingestellt werden. Dieser große Bereich ermöglicht die Konfiguration des Melders sowohl für schnell frequentierte Bereiche als auch für Räume, in denen die Beleuchtung über längere Zeit eingeschaltet bleiben soll.

Die Einstellung erfolgt direkt am Melder und erleichtert die Inbetriebnahme der Anlage.

Helligkeitseinstellung zwischen 5 und 2000 Lux

Der ISIMAT+ verfügt über eine Steuerung des Umgebungslichts. Die Ansprechschwelle kann zwischen 5 und 2000 Lux eingestellt werden, sodass der Beleuchtungskreis nur dann durch Bewegung aktiviert wird, wenn die Helligkeit unter dem gewählten Wert liegt.

Diese Funktion verhindert unnötige Schaltungen bei ausreichendem Tageslicht und passt das Verhalten des Melders an den jeweiligen Einsatzort an.

IP55-Schutz für den Außenbereich

Der Orbis ISIMAT+ besitzt die Schutzart IP55 gemäß EN 60529 und bietet Schutz gegen Staub und Strahlwasser. Daher ist er für geeignete Außeninstallationen vorbereitet und kann auch im Innenbereich eingesetzt werden.

Die normale Betriebstemperatur liegt zwischen -20 und 40 °C. Orbis gibt außerdem Betriebsgrenzen von -30 bis 50 °C sowie einen Lager- und Transportbereich von -35 bis 60 °C an.

Schaltung im Nulldurchgang

Der Melder verfügt über eine Nulldurchgangserkennung, um die Lastschaltung in einem Punkt nahe dem Nulldurchgang der elektrischen Welle auszuführen. Diese Lösung ist besonders nützlich beim Betrieb bestimmter elektronischer Lasten und trägt dazu bei, die bei Schaltvorgängen entstehenden elektrischen Belastungen zu reduzieren.

Der ISIMAT+ steuert einen Stromkreis und bietet eine Schaltleistung von 10 A bei 230 V AC mit cos φ = 1.

Kompatibel mit verschiedenen Beleuchtungstechnologien

Orbis legt je nach angeschlossener Beleuchtungsart unterschiedliche empfohlene Maximallasten fest:

• Glühlampen: bis zu 2000 W.
• Leuchtstofflampen: bis zu 1200 VA.
• Niedervolt-Halogenlampen mit 12 V AC: bis zu 1200 VA.
• Halogenlampen mit 230 V AC: bis zu 2000 W.
• Energiesparlampen: bis zu 1200 VA.
• Downlights: bis zu 1200 VA.
• LED-Beleuchtung: bis zu 400 VA.

230-V-Versorgung und geringer Verbrauch

Der ISIMAT+ wird mit einer Versorgungsspannung von 230 V AC ±10 % und einer Frequenz von 50/60 Hz betrieben. Sein Eigenverbrauch beträgt etwa 1 W, entsprechend 6 VA.

Der Anschluss erfolgt über Schraubklemmen und unterstützt Leiter mit einem Querschnitt zwischen 0,75 und 1,5 mm².

Kompaktes Format für die Wandmontage

Der Melder hat ungefähre Abmessungen von 72 x 80 x 100 mm und ein Nettogewicht von 155 g. Er ist für die Aufputzmontage auf einer glatten Wand vorgesehen, wobei die für die korrekte Ausrichtung und Einstellung des Melders erforderlichen Elemente zugänglich bleiben.

Anwendungsbereiche des Orbis ISIMAT+

Sein großer Erfassungswinkel von 200°, die Schutzart IP55 und die Reichweite von bis zu 12 Metern machen ihn besonders geeignet für die Automatisierung der Beleuchtung in Innen- und Außenbereichen, in denen die Leuchten nur bei erkannter Bewegung eingeschaltet werden sollen.

• Hauseingänge und Zugänge.
• Fassaden und Vordächer.
• Arkaden.
• Abstellräume.
• Treppenabsätze und Treppen.
• Flure und Verkehrswege.
• Garagen und Gemeinschaftsbereiche.
• Zugänge zu Geschäften und Gebäuden.

Technische Merkmale des Orbis ISIMAT+ OB134112

• Marke: Orbis.
• Referenz: OB134112.
• Modell: ISIMAT+.
• Typ: Bewegungsmelder zur Lichtsteuerung.
• Erfassungstechnologie: PIR.
• Anzahl der Sensoren: 2.
• Anzahl der Stromkreise: 1.
• Installation: Aufputz an der Wand.
• Erfassungswinkel: 200°.
• Horizontale Drehung: bis zu 180°.
• Frontreichweite: bis zu 12 m bei 20 °C.
• Seitenreichweite: bis zu 8 m bei 20 °C.
• Maximale Montagehöhe: 3 m.
• Empfohlene Höhe: zwischen 2 und 3 m.
• Nachlaufzeit: von 3 Sekunden bis 30 Minuten.
• Lichtempfindlichkeit: einstellbar von 5 bis 2000 Lux.
• Versorgung: 230 V AC ±10 %.
• Frequenz: 50/60 Hz.
• Schaltleistung: 10 A bei 230 V AC, cos φ = 1.
• Nulldurchgangserkennung: ja.
• Eigenverbrauch: ca. 1 W (6 VA).
• Maximale Last Glühlampen: 2000 W.
• Maximale Last Leuchtstofflampen: 1200 VA.
• Maximale Last Halogen 12 V AC: 1200 VA.
• Maximale Last Halogen 230 V AC: 2000 W.
• Maximale Last Energiesparlampen: 1200 VA.
• Maximale Last Downlights: 1200 VA.
• Maximale Last LED: 400 VA.
• Schutzart: IP55 gemäß EN 60529.
• Schutzklasse: Klasse II bei korrekter Montage.
• Betriebstemperatur: -20 bis 40 °C.
• Betriebsgrenzen: -30 bis 50 °C.
• Transport- und Lagertemperatur: -35 bis 60 °C.
• Anschluss: Schraubklemmen.
• Leiterquerschnitt: 0,75-1,5 mm².
• Abmessungen: 72 x 80 x 100 mm.
• Nettogewicht: 155 g.

Automatische Lichtsteuerung mit großer Abdeckung

Der Orbis ISIMAT+ OB134112 kombiniert eine Abdeckung von 200°, zwei PIR-Sensoren, horizontale Ausrichtung und eine Reichweite von bis zu 12 Metern, um die Beleuchtung von Durchgangsbereichen effizient zu automatisieren. Die unabhängige Einstellung von Zeit und Helligkeit ermöglicht eine Anpassung an die konkreten Anforderungen jeder Installation.

Sein IP55-Schutz, die Schaltung im Nulldurchgang und die Kompatibilität mit LED-Beleuchtung bis 400 VA machen ihn zu einem besonders vielseitigen Melder für Wohnhäuser, Gemeinschaftsanlagen, Geschäfte und andere Installationen, bei denen die Beleuchtung nur bei Bedarf eingeschaltet werden soll.

Wichtig: Die angegebene Reichweite bezieht sich auf die von Orbis festgelegten Referenzbedingungen und kann je nach Umgebungstemperatur, Höhe, Ausrichtung und Bewegungsrichtung variieren. Die elektrische Installation muss gemäß den Anweisungen des Herstellers und unter Einhaltung der empfohlenen Maximallasten erfolgen.
