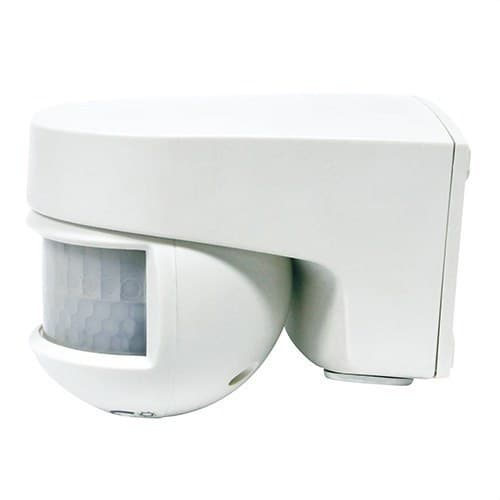

Bewegungsmelder Isimat SB.WAND AUSRICHT.140° ERFASSUNGSBEREICH: FT.12M SEIT.8M(4+4)BEI 20°C 5-2000

Der Bewegungsmelder Orbis ISIMAT, Referenz OB134312, wurde entwickelt, um das Ein- und Ausschalten von Beleuchtung durch PIR-Infraroterkennung zu automatisieren. Er wird auf der Wand als Aufputzgerät installiert und bietet einen Erfassungswinkel von 140°, eine Frontreichweite von bis zu 12 Metern sowie eine seitliche Erfassung von 8 Metern bei 20 °C. Damit eignet er sich besonders für Zugänge, Fassaden, Vordächer, Abstellräume, Treppenabsätze und andere Durchgangsbereiche.

Der schwenkbare Kopf ermöglicht es, den Erfassungsbereich gezielt auf die gewünschte Zone auszurichten. Zudem verfügt er über eine unabhängige Einstellung der Nachlaufzeit zwischen 3 Sekunden und 30 Minuten sowie der Helligkeitsschwelle zwischen 5 und 2000 Lux. Dank der Schutzart IP55 kann er sowohl in Innenräumen als auch im Außenbereich eingesetzt werden, wo er Staub und Wasserstrahlen ausgesetzt ist.

PIR-Erfassung mit 140° Abdeckung

Der Orbis ISIMAT nutzt PIR-Erkennungstechnologie, um Veränderungen der Infrarotstrahlung zu identifizieren, die von Personen oder anderen Wärmequellen innerhalb seines Erfassungsbereichs verursacht werden. Der Melder sendet zur Erkennung keine Strahlung aus.

Sein Erfassungswinkel beträgt 140°, und der Kopf lässt sich horizontal um bis zu 180° drehen, wodurch die Ausrichtung auf Zugänge, Durchgangsbereiche oder bestimmte zu überwachende Zonen erleichtert wird.

Bis zu 12 Meter Frontreichweite

Unter den von Orbis angegebenen Bedingungen erreicht der Melder bis zu 12 Meter in Frontausrichtung und 8 Meter seitliche Abdeckung bei einer Umgebungstemperatur von 20 °C. Die angegebene maximale Installationshöhe beträgt 3 Meter, empfohlen wird eine Montage zwischen 2 und 3 Metern.

Die effektive Reichweite kann je nach Montagehöhe und Ausrichtung des Melders, Umgebungstemperatur und der Laufbewegung der Personen durch das Erfassungsfeld variieren.

Verstellbare Nachlaufzeit von 3 Sekunden bis 30 Minuten

Der ISIMAT ermöglicht die Auswahl der Zeit, während der die Beleuchtung nach einer Bewegungserkennung eingeschaltet bleibt. Die Nachlaufzeit kann von etwa 3 Sekunden bis 30 Minuten eingestellt werden.

Diese große Einstellspanne erlaubt kurze Zeiten in schnell durchquerten Bereichen oder längere Einschaltzeiten in Zugängen, Eingangsbereichen, Unterständen, Lagerräumen und anderen Räumen, in denen sich Nutzer länger aufhalten.

Helligkeitseinstellung zwischen 5 und 2000 Lux

Der integrierte Dämmerungssensor ermöglicht die Festlegung des Umgebungslichtniveaus, unterhalb dessen der Melder aktiv werden soll. Der Einstellbereich reicht von 5 bis 2000 Lux.

So kann er so konfiguriert werden, dass die Beleuchtung nur nachts oder bei schwacher Beleuchtung eingeschaltet wird, oder dass der Betrieb auch bei höherem Tageslicht erfolgt.

IP55-Schutz für die Außenmontage

Der Orbis ISIMAT verfügt über die Schutzart IP55 gemäß EN 60529. Dieses Gehäuse bietet Schutz gegen das Eindringen schädlicher Staubmengen sowie gegen Wasserstrahlen und ermöglicht den Einsatz in geeigneten Außeninstallationen.

Der Hersteller sieht Anwendungen wie Vordächer, Fassaden, Zugänge, Abstellräume und Treppenabsätze vor. Die normale Betriebstemperatur liegt zwischen -20 und 40 °C, die Betriebsgrenzen zwischen -30 und 50 °C.

Schaltleistung von 10 A

Der Melder steuert einen Stromkreis und bietet eine Schaltleistung von 10 A bei 230 V AC mit cos φ = 1. Die maximal anschließbare Leistung hängt von der verwendeten Lastart ab.

Für LED-Beleuchtung gibt Orbis eine empfohlene Maximalbelastung von 400 VA an. Bei Glühlampen und Halogenlampen mit 230 V sind bis zu 2000 W zulässig, während für Leuchtstofflampen, Energiesparlampen, Downlights und Niedervolt-Halogenlampen eine empfohlene Last von 1200 VA gilt.

Schaltung im Nulldurchgang

Der ISIMAT verfügt über eine Nulldurchgangsschaltung. Diese Technologie schaltet den Stromkreis in einem Punkt nahe dem Nulldurchgang der Spannungswelle und trägt dazu bei, die elektrische Belastung des Relaiskontakts zu reduzieren, insbesondere bei bestimmten elektronischen Lasten.

Aufputzmontage an der Wand

Der Melder ist für die direkte Befestigung auf einer glatten Wand ausgelegt. Seine Außenmaße betragen ungefähr 72 mm Breite, 80 mm Höhe und 100 mm Tiefe und bieten damit ein kompaktes Format für Außenanwendungen.

Der Anschluss erfolgt über Schraubklemmen für Leiterquerschnitte zwischen 0,75 und 1,5 mm². Das Gerät arbeitet mit 230 V AC ±10% und 50/60 Hz bei einem Eigenverbrauch von 6 VA, entsprechend etwa 1 W.

Technische Daten des Orbis ISIMAT OB134312

• Marke: Orbis.
• Referenz: OB134312.
• Modell: ISIMAT.
• Typ: Bewegungsmelder zur Lichtsteuerung.
• Erkennungstechnologie: PIR.
• Anzahl der Sensoren: 1.
• Anzahl der Stromkreise: 1.
• Montage: Aufputz an der Wand.
• Erfassungswinkel: 140°.
• Horizontale Drehung des Kopfes: 180°.
• Front-Erfassungsbereich: bis zu 12 m bei 20 °C.
• Seitlicher Erfassungsbereich: bis zu 8 m bei 20 °C.
• Maximale Montagehöhe: 3 m.
• Empfohlene Montagehöhe: zwischen 2 und 3 m.
• Nachlaufzeit: von 3 Sekunden bis 30 Minuten.
• Helligkeitsschwelle: einstellbar von 5 bis 2000 Lux.
• Versorgungsspannung: 230 V AC ±10%.
• Frequenz: 50/60 Hz.
• Eigenverbrauch: 6 VA, etwa 1 W.
• Schaltleistung: 10 A bei 230 V AC, cos φ = 1.
• Nulldurchgangserkennung: ja.
• Maximale Last Glühlampen: 2000 W.
• Maximale Last Leuchtstofflampen: 1200 VA.
• Maximale Last Halogen 12 V AC: 1200 VA.
• Maximale Last Halogen 230 V AC: 2000 W.
• Maximale Last Energiesparlampen: 1200 VA.
• Maximale Last Downlights: 1200 VA.
• Maximale Last LED: 400 VA.
• Schutzart: IP55.
• Schutzklasse: Klasse II bei korrekter Montage.
• Betriebstemperatur: -20 bis 40 °C.
• Betriebsgrenze: -30 bis 50 °C.
• Transport- und Lagertemperatur: -35 bis 60 °C.
• Anschluss: Schraubklemmen.
• Leiterquerschnitt: 0,75 bis 1,5 mm².
• Abmessungen: ca. 72 x 80 x 100 mm.
• Nettogewicht: 155 g.

Beleuchtungsautomatisierung für Außen- und Durchgangsbereiche

Der Orbis ISIMAT OB134312 ermöglicht die Automatisierung der Beleuchtung durch die Kombination von Bewegungserkennung und Umgebungslichtsteuerung. Dadurch entfällt die Abhängigkeit von manuellen Schaltern, und die Leuchten bleiben ausgeschaltet, wenn keine Bewegung vorhanden ist oder das natürliche Licht ausreicht.

Seine Frontreichweite von 12 Metern, die Schutzart IP55, die horizontale Ausrichtung des Kopfes und der große Einstellbereich der Nachlaufzeit machen ihn besonders praktisch für Wohnhäuser, Wohnanlagen, Geschäfte und andere Installationen, bei denen die Außen- oder Verkehrsbeleuchtung automatisch gesteuert werden soll.

Wichtig: Die angeschlossene Last muss die von Orbis für jede Beleuchtungstechnologie festgelegten Grenzwerte einhalten. Der Melder muss gemäß den Anweisungen des Herstellers und den geltenden elektrischen Vorschriften installiert und angeschlossen werden.
