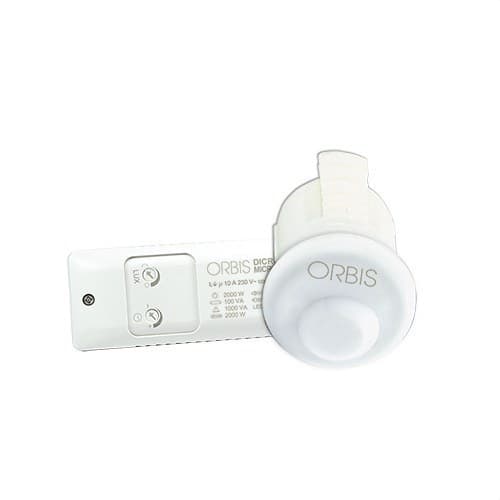

Bewegungsmelder Dicromat MICRO EMPT.DECKE 360° 16MM 1 KREIS.ERFASSUNGSBEREICH: Ø4M(BEWEGUNG)

Der Bewegungsmelder Orbis DICROMAT MICRO, Referenz OB133612, ist ein kompakter Sensor zur Automatisierung des Ein- und Ausschaltens von Beleuchtung in Innenräumen. Er ist für den bündigen Deckeneinbau konzipiert und zeichnet sich durch seinen dezenten Detektionskopf von nur 16 mm aus. Er bietet einen Erfassungswinkel von 360° und einen Erfassungsbereich von bis zu 4 Metern Durchmesser bei einer Einbauhöhe von 2,5 Metern.

Seine geringe Größe macht ihn besonders geeignet für Schränke, Aufzüge, Hauseingänge, Badezimmerkabinen und andere kleine Räume, in denen die Beleuchtung automatisiert werden soll, während der Sensor nahezu in die Decke integriert bleibt. Sowohl die Einschaltzeit als auch die Helligkeitsschwelle, ab der er reagieren soll, lassen sich einstellen.

Bewegungserfassung in 360°

Der DICROMAT MICRO bietet eine 360°-Erfassung, ideal für Deckeninstallationen, bei denen die Bewegung rund um den Sensor überwacht werden muss. Laut Orbis-Dokumentation beträgt der Erfassungsbereich bei einer Montagehöhe von 2,5 Metern bis zu 4 Meter Durchmesser.

Die offizielle Orbis-Preisliste gibt eine Reichweite von Ø4 Metern bei Querverkehr und Ø2 Metern bei Frontbewegung in 2,5 Metern Höhe an, sodass die effektive Empfindlichkeit je nach Richtung variiert, aus der eine Person den Erfassungsbereich durchquert.

Detektionskopf von nur 16 mm

Eine der Hauptmerkmale des Orbis DICROMAT MICRO ist sein kleines Detektionselement. Der sichtbare Kopf hat einen Durchmesser von nur 16 mm und ist für den bündigen Deckeneinbau vorgesehen, wodurch eine besonders unauffällige Installation ermöglicht wird.

Das elektronische Modul bleibt oberhalb der abgehängten Decke verborgen, während nur der kleine Sensor sichtbar bleibt – eine besonders interessante Lösung in Räumen, in denen Ästhetik und die Integration des Beleuchtungssystems wichtig sind.

Einstellbare Nachlaufzeit von 6 Sekunden bis 12 Minuten

Der Melder ermöglicht die Einstellung der Zeit, während der der Stromkreis nach der Bewegungserkennung eingeschaltet bleibt. Der Zeitbereich lässt sich zwischen 6 Sekunden und 12 Minuten einstellen.

Diese Anpassung ermöglicht es, den Betrieb an den jeweiligen Raumtyp anzupassen. Kurze Zeiten sind in Durchgangsbereichen mit schneller Bewegung nützlich, während eine längere Nachlaufzeit für Bereiche geeignet ist, in denen sich Nutzer länger aufhalten.

Regelbarer Helligkeitssensor

Der DICROMAT MICRO verfügt über eine einstellbare Lichtempfindlichkeit zwischen 5 und 3000 Lux. Dadurch kann er so konfiguriert werden, dass die Beleuchtung nur dann eingeschaltet wird, wenn das Umgebungslicht unter dem gewählten Wert liegt.

Die Kombination aus Bewegungserkennung und Helligkeitssteuerung hilft, unnötige Einschaltungen zu vermeiden, wenn ausreichend Tageslicht vorhanden ist, und trägt so zur Optimierung des Energieverbrauchs der Anlage bei.

Ein Stromkreis mit einer Kapazität von bis zu 10 A

Der Melder steuert einen einzelnen Stromkreis und verfügt über eine Schaltleistung von 10 A bei 230 V AC mit cos φ = 1. Die maximal zulässige Last hängt von der angeschlossenen Beleuchtungstechnologie ab.

• Glühlampen: bis zu 2000 W.
• Leuchtstofflampen: bis zu 100 VA.
• Niedervolt-Halogenlampen mit 12 V AC: bis zu 1000 VA.
• Halogenlampen mit 230 V AC: bis zu 2000 W.
• Energiesparlampen: bis zu 100 VA.
• Downlights: bis zu 100 VA.
• LED-Beleuchtung: bis zu 50 VA.

230-V-Versorgung

Der Orbis DICROMAT MICRO wird mit einer Versorgungsspannung von 230 V AC ±10 % und einer Nennfrequenz von 50 Hz betrieben. Sein Eigenverbrauch beträgt 1 W, entsprechend 8 kapazitiven VA.

Der elektrische Anschluss erfolgt über Schraubklemmen und unterstützt Leiterquerschnitte bis 2,5 mm².

Für Innenräume konzipiert

Der Melder verfügt gemäß EN 60529 über die Schutzart IP20 und über Schutzklasse II bei korrekter Installation. Er ist für Innenräume bestimmt, die vor Wasser und direkter Feuchtigkeit geschützt sind.

Seine Betriebstemperatur liegt zwischen 0 und 45 °C, während für Transport und Lagerung Temperaturen zwischen -10 und 60 °C zulässig sind.

Anwendungen des Orbis DICROMAT MICRO

Seine kompakte Größe und die kreisförmige Erfassung machen ihn zu einer besonders geeigneten Lösung für die Automatisierung der Beleuchtung in kleinen Räumen und Innen-Durchgangsbereichen.

• Schränke und Ankleidezimmer.
• Aufzüge.
• Hauseingänge.
• WC-Kabinen und Badezimmer.
• Kleine Flure und Durchgangsbereiche.
• Abgehängte Decken, bei denen eine dezente Installation gewünscht ist.

Technische Merkmale des Orbis DICROMAT MICRO OB133612

• Marke: Orbis.
• Referenz: OB133612.
• Modell: DICROMAT MICRO.
• Typ: Bewegungs-/Präsenzmelder für Beleuchtung.
• Anzahl der Stromkreise: 1.
• Montage: bündig in der Decke.
• Durchmesser des Detektionskopfs: 16 mm.
• Erfassungswinkel: 360°.
• Maximaler Erfassungsbereich: Ø4 m bei 2,5 m Höhe.
• Quererfassung: Ø4 m bei 2,5 m Höhe.
• Fronterfassung: Ø2 m bei 2,5 m Höhe.
• Nachlaufzeitbereich: 6 Sekunden bis 12 Minuten.
• Lichtempfindlichkeit: 5-3000 Lux.
• Versorgung: 230 V AC ±10 %.
• Frequenz: 50 Hz.
• Schaltleistung: 10 A / 230 V AC, cos φ = 1.
• Eigenverbrauch: 1 W (8 kapazitive VA).
• Nulldurchgangserkennung: nein.
• Anschluss: Schraubklemme.
• Maximaler Leiterquerschnitt: 2,5 mm².
• Schutzart: IP20.
• Schutzklasse: Klasse II bei korrekter Montage.
• Betriebstemperatur: 0 bis 45 °C.
• Transport- und Lagertemperatur: -10 bis 60 °C.
• Gewicht: 115 + 35 g.

Automatische Lichtsteuerung mit minimaler visueller Präsenz

Der Orbis DICROMAT MICRO OB133612 kombiniert 360°-Bewegungserfassung, Helligkeitsregelung und einstellbare Nachlaufzeit in einem besonders dezenten Format. Sein Detektionskopf von nur 16 mm ermöglicht die Automatisierung der Beleuchtung, ohne einen voluminösen Sensor an der Decke zu installieren.

Mit einer Reichweite von bis zu 4 Metern Durchmesser, einer Einstellung von 5 bis 3000 Lux und einer Nachlaufzeit zwischen 6 Sekunden und 12 Minuten bietet er eine praktische Lösung, um unnötige Einschaltungen zu reduzieren und kleine Innenräume zu automatisieren.

Wichtig: Die angeschlossene Last muss die von Orbis für jede Beleuchtungstechnologie angegebenen Grenzwerte einhalten. Das Gerät muss in Innenräumen von qualifiziertem Fachpersonal und gemäß dem Anschlussplan sowie den Anweisungen des Herstellers installiert werden.
