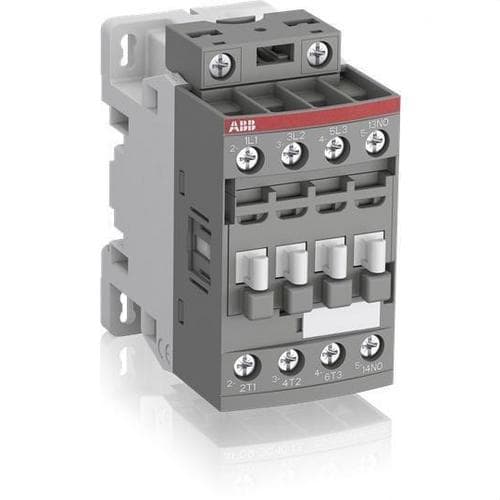

Schütz AF16-30-10 3P BOB 24-60V AC 20-60V DC

Das ABB-Schütz AF16-30-10-11, Referenz 1SBL177001R1110, ist ein dreipoliges Schütz der AF-Baureihe, ausgelegt für die Steuerung von Drehstrommotoren und anderen elektrischen Lasten in Industrieanlagen, Schaltschränken, Automatisierungssystemen und Schaltanwendungen. Es verfügt über 3 Hauptkontakte, normalerweise offen, einen integrierten Hilfskontakt 1S und eine elektronische Spule, die sowohl mit Wechselstrom als auch mit Gleichstrom betrieben werden kann.

Dieses Modell unterstützt eine Steuerspannung von 24 bis 60 V AC bei 50/60 Hz und 20 bis 60 V DC. Dank der elektronischen Spulenschnittstelle kann das Schütz in einem breiten Steuerspannungsbereich betrieben werden, was die Integration in Anlagen mit unterschiedlichen Steuerspannungen erleichtert und eine höhere Toleranz gegenüber Versorgungsschwankungen bietet.

Hauptmerkmale des ABB-Schützes AF16-30-10

• Marke: ABB.
• Serie: AF.
• Modell: AF16-30-10-11.
• Referenz: 1SBL177001R1110.
• Anzahl der Hauptpole: 3.
• Hauptkontakte: 3 Schließer (3S).
• Integrierter Hilfskontakt: 1 Schließer (1S).
• Bemessungsbetriebsstrom AC-3: 18 A bei 380-440 V.
• Motorleistung AC-3: 7,5 kW bei 380/400 V.
• Bemessungsbetriebsstrom AC-1: bis 30 A bei 690 V und 40/60 °C.
• Spulensteuerspannung: 24-60 V AC bei 50/60 Hz und 20-60 V DC.
• Bemessungsspannung des Hauptstromkreises: bis 690 V.
• Spulentyp: elektronische AC/DC-Spule mit weitem Bereich.
• Überspannungsschutz: integriert.
• Anschlussart: Schraubanschlüsse.
• Schutzart der Anschlüsse: IP20.

Schütz für Motoren bis 7,5 kW bei 400 V

Das ABB AF16-30-10 ist besonders für das Schalten von Drehstrommotoren geeignet. In der Gebrauchskategorie AC-3 erlaubt es einen Betriebsstrom von 18 A bei 380/400 V und eine Motorleistung von bis zu 7,5 kW bei 400 V. Bei 415 und 440 V kann es Motoren bis 9 kW schalten, gemäß den von ABB angegebenen Werten.

In der Kategorie AC-1, die für nichtinduktive oder leicht induktive Lasten vorgesehen ist, erreicht es einen Bemessungsbetriebsstrom von 30 A bei 690 V bei Umgebungstemperaturen bis 60 °C. Diese Leistungsdaten ermöglichen den Einsatz sowohl zum Ein- und Ausschalten von Motoren als auch für verschiedene elektrische Lasten in Steuer- und Verteilerschränken.

Elektronische Spule für AC und DC

Ein wesentliches Merkmal der Schütze der ABB-AF-Baureihe ist ihre elektronisch gesteuerte Spule. Bei dieser Version, gekennzeichnet durch den Suffix -11, akzeptiert die Spule Spannungen von 24 bis 60 V AC bei 50/60 Hz und von 20 bis 60 V DC.

Der breite Betriebsbereich ermöglicht den Einsatz desselben Schützes mit unterschiedlichen Steuerspannungen, ohne die Spule austauschen zu müssen. Diese Technologie erleichtert zudem den Betrieb bei Schwankungen der Steuerspannung und ist besonders praktisch in Automatisierungssystemen und Maschinen, bei denen die Stabilität der Versorgung variieren kann.

Integrierter Überspannungsschutz

Das AF16-30-10 verfügt werkseitig über Überspannungsschutz im Spulenkreis. Dadurch entfällt in vielen Anwendungen die Notwendigkeit, einen zusätzlichen Überspannungsableiter am Schütz zu installieren, was die Verdrahtung des Schaltschranks vereinfacht und die Anzahl der benötigten Komponenten reduziert.

Diese Eigenschaft ist besonders nützlich in Steuerkreisen, in denen wiederholte Schaltvorgänge beim Ein- oder Ausschalten induktiver Lasten elektrische Störungen verursachen können.

Integrierter Hilfskontakt 1S

Zusätzlich zu den drei Hauptkontakten verfügt das Schütz über einen integrierten normalerweise offenen Hilfskontakt. Dieser Kontakt kann für Signalisierungsfunktionen, Selbsthaltung, Rückmeldung des Schützstatus oder die Einbindung in andere Elemente des Steuerkreises verwendet werden.

Die AF-Serie unterstützt außerdem zusätzliche Hilfskontaktblöcke, die frontal oder seitlich montiert werden können, sodass die Systemkonfiguration erweitert werden kann, wenn die Anwendung eine größere Anzahl an Hilfskontakten erfordert.

Betriebsströme und Leistungen

• AC-3 bei 220/230/240 V: 18 A, bis 4 kW.
• AC-3 bei 380/400 V: 18 A, bis 7,5 kW.
• AC-3 bei 415 V: 18 A, bis 9 kW.
• AC-3 bei 440 V: 18 A, bis 9 kW.
• AC-3 bei 500 V: 15 A, bis 9 kW.
• AC-3 bei 690 V: 10,5 A, bis 9 kW.
• AC-1 bei 690 V und 40 °C: 30 A.
• AC-1 bei 690 V und 60 °C: 30 A.
• AC-1 bei 690 V und 70 °C: 26 A.

Anschlüsse über Schraubklemmen

Das ABB AF16-30-10 verwendet Schraubanschlüsse sowohl im Hauptstromkreis als auch in den Hilfs- und Steuerkreisen. Der Hauptstromkreis unterstützt starre Leiter bis 6 mm² sowie verschiedene flexible Leiterkonfigurationen, abhängig vom verwendeten Anschlusstyp.

Die Haupt-, Hilfs- und Spulenanschlüsse weisen gemäß IEC 60529 eine Schutzart IP20 auf und tragen dazu bei, vor versehentlichem Kontakt mit aktiven Teilen während des vorgesehenen Einsatzes in Schaltschränken und elektrischen Gehäusen zu schützen.

Hohe Schalthäufigkeit

Das Schütz ist für Anwendungen mit häufigen Schaltvorgängen ausgelegt. ABB gibt eine maximale elektrische Schalthäufigkeit von bis zu 1.200 Schaltspielen pro Stunde in der Kategorie AC-3 und eine maximale mechanische Schalthäufigkeit von bis zu 3.600 Schaltspielen pro Stunde an, stets innerhalb der vom Hersteller festgelegten Einsatzbedingungen.

Technische Daten des ABB AF16-30-10-11

• Hersteller: ABB.
• Familie: AF-Schütze.
• Herstellerreferenz: 1SBL177001R1110.
• Bezeichnung: AF16-30-10-11.
• Pole: 3.
• Hauptkontakte S: 3.
• Hauptkontakte Öffner: 0.
• Hilfskontakte S: 1.
• Hilfskontakte Öffner: 0.
• AC-Spulenspannung: 24-60 V, 50/60 Hz.
• DC-Spulenspannung: 20-60 V.
• Betriebsstrom AC-3 bei 400 V: 18 A.
• Leistung AC-3 bei 400 V: 7,5 kW.
• Betriebsstrom AC-1: 30 A bei 690 V und 40/60 °C.
• Bemessungsbetriebsspannung des Hauptstromkreises: 690 V.
• Bemessungsisolationsspannung: 690 V gemäß IEC 60947-4-1.
• Bemessungsstoßspannungsfestigkeit: 6 kV.
• Frequenz des Hauptstromkreises: 50/60 Hz.
• Schutzart der Anschlüsse: IP20.
• Anschlusstyp: Schraubanschluss.
• Maximale Betriebshöhe: 3.000 m.
• Umgebungstemperatur ohne Überlastrelais: -40 bis +70 °C.
• Lagertemperatur: -60 bis +80 °C.
• Abmessungen: 86 x 45 x 77 mm (H x B x T).
• Nettogewicht: 0,27 kg.
• EAN: 3471523110618.

Normen und Kompatibilität

Das ABB AF16-30-10 erfüllt unter anderem die Normen IEC/EN 60947-1 und IEC/EN 60947-4-1 und verfügt außerdem über Zulassungen gemäß UL 508 und CSA C22.2 Nr. 14. Das Produkt erfüllt zudem die von ABB angegebenen Anforderungen der RoHS-Richtlinie.

Aufgrund seiner elektrischen Eigenschaften, der elektronischen Spule mit weitem Bereich und seiner kompakten Bauform ist das ABB-Schütz AF16-30-10-11 eine geeignete Lösung für Schaltschränke, Motorsteuerungen, Maschinen, industrielle Automatisierung, Lüftungssysteme, Pumpen und andere Anwendungen, die ein dreiphasiges Schalten bis 18 A in der Kategorie AC-3 erfordern.

Wichtig: ABB weist darauf hin, dass die Variante AF..-30-..-11 nicht für die direkte Ansteuerung über einen SPS-Ausgang vorgesehen ist. Für solche Anwendungen muss die Kompatibilität des Steuerungssystems geprüft und die geeignete Variante gemäß den Herstellerspezifikationen ausgewählt werden.
