Schütz 40A 4Ö 230V

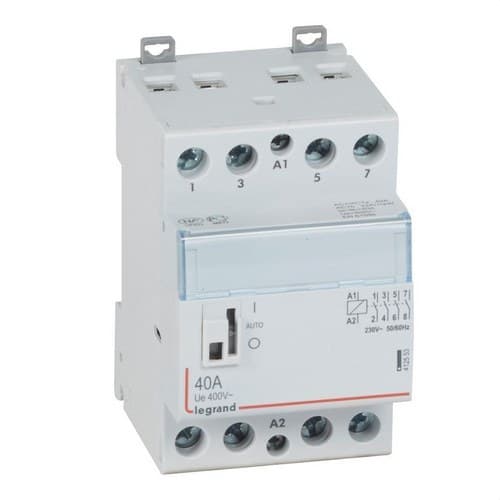

Der Legrand CX³ Schütz 412553 ist ein modulares Gerät zur Steuerung elektrischer Lasten mit hoher Leistung. Er verfügt über 4 Pole mit 4 normalerweise offenen Kontakten, einen Nennstrom von 40 Ampere und eine Steuerspule für 230 Volt Wechselstrom.

Für die Installation in Verteilerschränken auf DIN-Schiene konzipiert, ermöglicht er die Steuerung von Lasten wie Heizsystemen, Beleuchtungskreisen und Pumpen über ein Steuersignal. Sein modulares Format und die frontseitige Handbetätigung erleichtern sowohl die Integration in den Schaltschrank als auch Prüf- und Wartungsarbeiten.

Legrand CX³ Schütz 40 Ampere mit 4 normalerweise offenen Kontakten

Die Referenz 412553 gehört zur Reihe der modularen CX³-Schütze von Legrand. Es verfügt über 4 normalerweise offene Leistungskontakte, sodass die Kontakte bei nicht angesteuerter Spule offen bleiben und sich schließen, wenn das Schütz das entsprechende Steuersignal erhält.

Diese Konfiguration ermöglicht das gleichzeitige Schalten mehrerer Leiter mit nur einem elektrischen Befehl und erleichtert die Automatisierung sowie die Fernsteuerung verschiedener Lastarten.

230-Volt-Steuerspule

Das Schütz ist mit einer 230-Volt-Wechselstrom-Erregerspule ausgestattet. Laut dem technischen Datenblatt von Legrand liegt der zulässige Erregerspannungsbereich zwischen 195 und 253 Volt.

Wenn die Spule Spannung erhält, ändert der interne Mechanismus den Zustand der Leistungskontakte. Sobald das Steuersignal wegfällt, kehren die Kontakte in ihre entsprechende Betriebsstellung zurück.

Nennstrom von 40 Ampere

Das Legrand 412553 erlaubt einen Betriebsstrom von 40 Ampere in der Kategorie AC-7a oder AC-1, Kategorien, die vorwiegend ohmsche oder leicht induktive Lasten betreffen.

Für Anwendungen der Kategorien AC-7b oder AC-3 gibt Legrand einen Betriebsstrom von 22 Ampere an. Die Auswahl des Schützes muss immer unter Berücksichtigung der Lastart und der Nutzungskategorie erfolgen, nicht nur anhand des maximalen Nennstroms.

Anwendungen für Heizung, Beleuchtung und Pumpen

Legrand empfiehlt dieses Schütz für die Steuerung von Lasten mit hohem Verbrauch, einschließlich Anwendungen wie elektrische Heizsysteme, Beleuchtungsanlagen und Pumpen.

Das Schütz trennt den Steuerkreis vom Leistungskreis, sodass ein elektrisches Signal mit geringerem Verbrauch das Ein- und Ausschalten der Hauptlast steuern kann.

Diese Eigenschaft ist besonders nützlich in automatisierten Anlagen, Schaltschränken, Energiemanagementsystemen und Stromkreisen, die häufige Schaltvorgänge oder die Steuerung über externe Geräte erfordern.

4 Pole für Stromkreise bis 400 Volt

Das Gerät verfügt über 4 Pole und ist für eine Nennbetriebsspannung von 400 Volt Wechselstrom ausgelegt. Diese Konfiguration ermöglicht den Einsatz in Anlagen, in denen mehrere Leiter gemeinsam geschaltet werden müssen.

Die 4 Hauptkontakte sind normalerweise offen. Das Modell enthält keine normalerweise geschlossenen Hauptkontakte.

Frontseitige Handbetätigung für Prüfung und Wartung

Das Schütz verfügt über eine von vorne zugängliche Handbetätigung, nachdem die entsprechende Abdeckung entfernt wurde. Dieser Mechanismus ermöglicht Prüf- und Wartungsfunktionen direkt am Gerät.

Die Betätigung erlaubt dauerhafte Stellungen für Ein- oder Ausschalten ohne automatische Rückstellung, was bestimmte Kontrollen bei Installations-, Diagnose- oder Wartungsarbeiten erleichtert.

Modulares 3-Modul-Format

Das Legrand CX³ 412553 ist für die Montage auf DIN-Schiene in Schaltschränken ausgelegt und nimmt eine Breite von 3 Modulen ein.

Es verfügt über zwei Befestigungssysteme für die Schiene, eines im oberen und eines im unteren Bereich, die die Montage und Demontage des Geräts erleichtern sollen.

Außerdem ermöglicht es die Einfügung eines Gabel-Sammelschienenkamms von oben, was bestimmte Einspeisekonfigurationen im Schaltschrank vereinfacht.

Beschriftungsfeld zur Kennzeichnung des Stromkreises

Die Frontseite verfügt über ein Beschriftungsfeld, mit dem sich der vom Schütz gesteuerte Stromkreis oder die Last visuell kennzeichnen lässt. Diese Funktion ist besonders praktisch in Schaltschränken mit zahlreichen Steuer- und Schutzgeräten.

Eine klare Kennzeichnung erleichtert Inbetriebnahme, Inspektion, Wartung und Fehlersuche.

Kompatibel mit Legrand-Zubehör

Das Schütz kann mit kompatiblem Legrand-Zubehör ausgestattet werden. Der Hersteller nennt ausdrücklich die Möglichkeit, es mit dem Zubehör der Referenz 412431 zu kombinieren, um je nach Projektanforderung die Signal- oder Steuerfunktionen zu erweitern.

Geeignet für verschiedene Beleuchtungsarten

Zusätzlich zu seinen allgemeinen Leistungsanwendungen nennt Legrand spezifische Werte für verschiedene Beleuchtungslasten. Die angegebene maximale Last für Glühlampen beträgt 5.000 Watt.

Für Leuchtstofflampen beträgt die angegebene maximale Kapazität 3.100 Voltampere, bei Duo-Schaltungen 3.400 Voltampere und in bestimmten Anlagen mit Parallelkompensation 1.400 Voltampere.

Diese Werte sind zusammen mit den konkreten Eigenschaften der Leuchten und des zu steuernden Stromkreises zu berücksichtigen.

Abmessungen und Installation

Das Schütz hat eine Breite von 68 Millimetern, eine Höhe von 94 Millimetern und eine Tiefe von 53,4 Millimetern. Die von Legrand angegebene Einbautiefe beträgt 44 Millimeter.

Sein modulares Format ermöglicht die Integration zusammen mit Leitungsschutzschaltern, Fehlerstromschutzschaltern, Zeitschaltuhren, Stromstoßschaltern und anderen Schutz- und Automatisierungsgeräten im Schaltschrank.

Schutz und Normen

Das Legrand 412553 verfügt über die Schutzart IP2X und wird gemäß der Norm IEC/EN 61095 gefertigt, die für elektromechanische Schütze für Haushalts- und ähnliche Anwendungen gilt.

Technische Merkmale des Legrand 412553

• Marke: Legrand.
• Serie: CX³.
• Referenz: 412553.
• EAN: 3245064125536.
• Produkttyp: modulares Leistungsschütz.
• Anzahl der Pole: 4.
• Normalerweise offene Kontakte: 4.
• Normalerweise geschlossene Kontakte: keine.
• Betriebsstrom AC-7a oder AC-1: 40 Ampere.
• Betriebsstrom AC-7b oder AC-3: 22 Ampere.
• Nennbetriebsspannung: 400 Volt Wechselstrom.
• Nennspannung der Spule: 230 Volt Wechselstrom.
• Erregerspannungsbereich: zwischen 195 und 253 Volt.
• Montage: DIN-Schiene.
• Breite: 3 Module.
• Physische Breite: 68 Millimeter.
• Höhe: 94 Millimeter.
• Tiefe: 53,4 Millimeter.
• Einbautiefe: 44 Millimeter.
• Schutzart: IP2X.
• Frontseitige Handbetätigung: ja.
• Beschriftungsfeld: ja.
• Möglichkeit zum Nachrüsten von Zubehör: ja.
• Von Legrand angegebenes kompatibles Zubehör: Referenz 412431.
• Maximale Last für Glühlampen: 5.000 Watt.
• Maximale Last für Leuchtstofflampen: 3.100 Voltampere.
• Norm: IEC/EN 61095.

Modulares Schütz zur Automatisierung von Lasten mit hoher Leistung

Das Legrand CX³ 412553 kombiniert 4 normalerweise offene Kontakte, eine Kapazität von bis zu 40 Ampere und eine 230-Volt-Steuerspule und bietet damit eine kompakte Lösung für die elektrische Steuerung von Heizung, Beleuchtung, Pumpen und anderen kompatiblen Lasten.

Die Montage auf DIN-Schiene, das 3-Modul-Format, die frontseitige Handbetätigung, das Beschriftungsfeld und die Möglichkeit zum Einbau von Zubehör erleichtern die Integration in Wohn-, Gewerbe- und andere Schaltschränke, die eine zuverlässige und zentralisierte Schaltung von Leistungskreisen erfordern.
