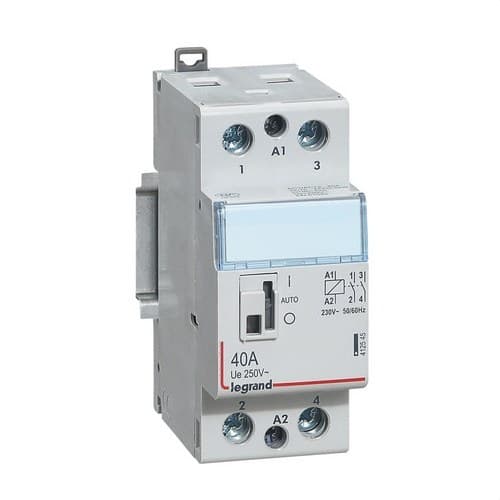

Schütz 40A 2NO 230V

Der Legrand CX³ Schütz 412545 ist ein modulares Gerät, das für die Fernsteuerung elektrischer Lasten entwickelt wurde. Er verfügt über 2 Pole mit 2 Schließern, einen Nennstrom von 40 Ampere und eine Steuerspule mit 230 Volt Wechselspannung.

Er ist besonders geeignet für das Schalten von Lasten wie Beleuchtungskreisen, Heizsystemen und Pumpen. Die Montage auf DIN-Schiene, das 2-Modul-Format und die manuelle Frontbetätigung erleichtern die Integration in Wohn-, Gewerbe- und andere Automatisierungs- und Steuerungsanlagen.

Legrand CX³ Schütz 40 Ampere mit 2 Schließern

Die Referenz 412545 gehört zur modularen Schützserie CX³ von Legrand. Sie verfügt über 2 normalerweise offene Leistungskontakte, die im Ruhezustand der Spule offen bleiben und sich schließen, wenn das Gerät das entsprechende Steuersignal erhält.

Diese Konfiguration ermöglicht das Ein- und Ausschalten einer elektrischen Last über einen externen Befehl und trennt dabei den Steuerkreis vom Leistungskreis.

Steuerspule mit 230 Volt

Das Schütz ist mit einer 230-Volt-Steuerspule in Wechselspannung ausgestattet. Legrand gibt einen Erregungsspannungsbereich von 195 bis 253 Volt an.

Wird die Spule mit Spannung versorgt, betätigt der Mechanismus die Leistungskontakte und ermöglicht die Versorgung der angeschlossenen Last. Sobald das Steuersignal wegfällt, kehren die Kontakte in ihren Normalzustand zurück.

Stromstärke bis 40 Ampere

Das Legrand 412545 unterstützt einen Betriebsstrom von 40 Ampere in den Kategorien AC-7a oder AC-1, die für überwiegend ohmsche oder leicht induktive Lasten verwendet werden.

Für Anwendungen der Kategorien AC-7b oder AC-3, die mit bestimmten Motorlasten verbunden sind, beträgt der von Legrand angegebene Betriebsstrom 22 Ampere.

Die Auswahl des Schützes sollte unter Berücksichtigung sowohl des Stroms als auch der Art der Last und der entsprechenden Gebrauchskategorie erfolgen.

Betriebsspannung 250 Volt

Dieses bipolare Schütz ist für eine Nennbetriebsspannung von 250 Volt Wechselspannung ausgelegt. Seine 2 Pole ermöglichen das gleichzeitige Schalten von zwei Leitern mit nur einem Steuerbefehl.

Diese Konfiguration ist besonders geeignet für einphasige Stromkreise und andere Anwendungen, die mit den elektrischen Eigenschaften des Geräts kompatibel sind.

Steuerung von Beleuchtung, Heizung und Pumpen

Legrand spezifiziert dieses Schütz für die Steuerung von Lasten mit hohem Verbrauch, einschließlich Beleuchtungsanlagen, Heizsystemen und Pumpen.

Das Gerät ermöglicht es, dass ein Steuersignal das Ein- und Ausschalten des Leistungskreises übernimmt und erleichtert so die Integration mit Thermostaten, Zeitschaltuhren, Energiemanagementsystemen und anderen kompatiblen Automatisierungsgeräten.

Manuelle Frontbetätigung

Das Legrand CX³ 412545 verfügt über eine von vorne zugängliche manuelle Betätigung, nachdem die entsprechende Abdeckung entfernt wurde.

Diese Betätigung ermöglicht das direkte Schalten des Schützes für Prüf-, Kontroll- und Wartungsarbeiten. Legrand gibt die Möglichkeit an, eine dauerhafte Ein- oder Aus-Position ohne automatische Rückstellung zu wählen.

Modulares 2-Modul-Format

Das Schütz ist für die Installation auf DIN-Schiene ausgelegt und nimmt eine Breite von 2 Modulen ein, was die Integration zusammen mit Leitungsschutzschaltern, Fehlerstromschutzschaltern, Zeitschaltuhren, Stromstoßschaltern und anderen modularen Geräten erleichtert.

Es verfügt über zwei Befestigungssysteme für die DIN-Schiene, oben und unten angeordnet, um die Montage und Demontage zu vereinfachen.

Kompatibel mit Einspeisekamm

Das Design ermöglicht die Installation eines gabelartigen Einspeisekamms von oben und erleichtert so bestimmte Verteilungsanordnungen im Inneren des Verteilerschranks.

Die CX³-Serie ermöglicht dadurch eine ordentliche Installation und vereinfacht die Verdrahtung bei Verwendung kompatibler modularer Geräte.

Beschriftungsfeld zur Kennzeichnung des Stromkreises

Die Frontseite verfügt über ein Beschriftungsfeld, um die vom Schütz gesteuerte Last oder den Stromkreis eindeutig zu kennzeichnen.

Diese Funktion ist besonders nützlich in Verteilerschränken mit zahlreichen Geräten, da sie Wartungs-, Inspektions- und Lokalisierungsarbeiten erleichtert.

Kompatibel mit Legrand-Zubehör

Das Schütz kann mit kompatiblen Zusatzgeräten ergänzt werden. Legrand nennt ausdrücklich die Möglichkeit, das Zubehör mit der Referenz 412431 zu installieren, wodurch die Steuer- und Signalfunktionen des Geräts erweitert werden können.

Geeignet für verschiedene Beleuchtungslasten

Legrand gibt spezifische Lastwerte für verschiedene Beleuchtungstechnologien an. Für Glühlampen beträgt die angegebene maximale Last 5.000 Watt.

Bei Installationen mit Leuchtstofflampen liegt die angegebene maximale Kapazität bei 3.100 Voltampere, während sie in Duo-Schaltungen 3.400 Voltampere erreicht. Für parallel kompensierte Leuchtstoffanlagen beträgt der angegebene Wert 1.400 Voltampere.

Schutz und Normen

Das Schütz besitzt die Schutzart IP2X und wird gemäß der Norm IEC/EN 61095 gefertigt, die für elektromechanische Schütze für Hausinstallationen und ähnliche Anwendungen gilt.

Die Referenz 412545 verfügt außerdem über offizielle Produktzertifizierungen für die CX³-Serie.

Technische Merkmale des Legrand 412545

• Marke: Legrand.
• Serie: CX³.
• Referenz: 412545.
• EAN: 3245064125451.
• Produkttyp: modulares Leistungsschütz.
• Anzahl der Pole: 2.
• Schließer: 2.
• Öffner: keine.
• Betriebsstrom AC-7a oder AC-1: 40 Ampere.
• Betriebsstrom AC-7b oder AC-3: 22 Ampere.
• Nennbetriebsspannung: 250 Volt Wechselspannung.
• Nennspannung der Spule: 230 Volt Wechselspannung.
• Erregungsspannungsbereich: zwischen 195 und 253 Volt.
• Anwendungen: Beleuchtung, Heizung und Pumpen.
• Manuelle Frontbetätigung: ja.
• Montage: DIN-Schiene.
• Anzahl der Module: 2.
• Breite: 68 Millimeter.
• Höhe: 94 Millimeter.
• Tiefe: 35,6 Millimeter.
• Einbautiefe: 44 Millimeter.
• Schutzart: IP2X.
• Maximale Last für Glühlampen: 5.000 Watt.
• Maximale Last für Leuchtstofflampen: 3.100 Voltampere.
• Maximale Last für Leuchtstofflampen in Duo-Schaltung: 3.400 Voltampere.
• Maximale Last für parallel kompensierte Leuchtstofflampen: 1.400 Voltampere.
• Kompatibel mit Zubehör: ja.
• Von Legrand angegebenes Zubehör: Referenz 412431.
• Norm: IEC/EN 61095.

Bipolares Schütz für die Lastautomatisierung

Das Legrand CX³ 412545 kombiniert einen Strom von bis zu 40 Ampere, 2 Schließer und eine 230-Volt-Spule in einem modularen 2-Modul-Format.

Die manuelle Frontbetätigung, die Montage auf DIN-Schiene, die Kompatibilität mit Zubehör und die Fähigkeit zur Steuerung von Beleuchtung, Heizung und Pumpen machen es zu einer praktischen Lösung zur Automatisierung elektrischer Lasten im Verteilerschrank.
