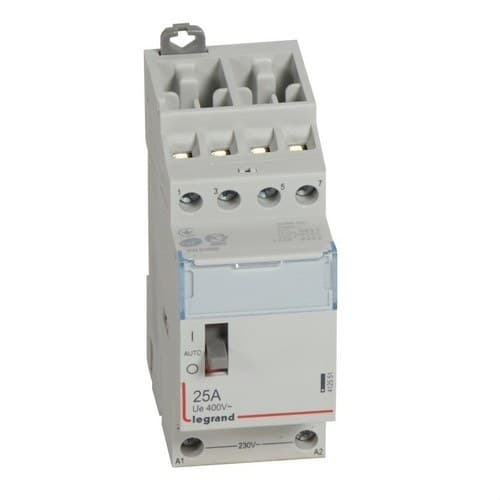

Schütz 25A 4NO 230V

Das Legrand CX³ Schütz 412551 ist ein modulares Gerät, das für die Fernsteuerung elektrischer Lasten entwickelt wurde. Es verfügt über 4 Pole mit 4 normalerweise offenen Kontakten, einen Nennstrom von 25 Ampere, einen Leistungskreis von 400 Volt Wechselstrom und eine Steuerspule von 230 Volt Wechselstrom.

Seine vierpolige Ausführung ermöglicht das gleichzeitige Schalten mehrerer Leiter über ein einziges Steuersignal. Es ist besonders geeignet für das Schalten von Beleuchtungskreisen, Heizsystemen, Pumpen und anderen kompatiblen Lasten und wird auf einer DIN-Schiene montiert, wobei es nur 2 Teilungseinheiten belegt.

Legrand CX³ vierpoliges Schütz 25 Ampere

Die Referenz 412551 gehört zur modularen Schützserie CX³ von Legrand. Sie umfasst 4 normalerweise offene Leistungskontakte, die im Ruhezustand der Spule offen bleiben und sich schließen, wenn die entsprechende Steuerspannung anliegt.

Diese Funktion ermöglicht die elektrische Trennung des Steuerkreises vom Leistungskreis, sodass ein Steuersignal Lasten mit höherem Verbrauch ein- oder ausschalten kann, ohne dass der gesamte Leistungsstrom direkt durch das Gerät fließen muss, das den Befehl ausgibt.

230-Volt-Steuerspule

Das Legrand 412551 verfügt über eine 230-Volt-Wechselstrom-Erregerspule. Der vom Hersteller angegebene Steuerspannungsbereich liegt zwischen 195 und 253 Volt.

Beim Anlegen der Spannung betätigt der elektromagnetische Mechanismus die 4 normalerweise offenen Kontakte und versorgt die angeschlossenen Lasten mit Strom. Sobald das Steuersignal wegfällt, kehrt das Schütz in seinen entsprechenden Betriebszustand zurück.

Die Nennfrequenz der Steuer- und Leistungskreise beträgt 50 oder 60 Hertz.

4 normalerweise offene Kontakte

Dieses Schütz verfügt über 4 Pole und 4 normalerweise offene Kontakte, ohne normalerweise geschlossene Hauptkontakte.

Seine Ausführung ermöglicht das gemeinsame Schalten von bis zu vier Leitern und ist daher besonders nützlich in Drehstromkreisen und anderen Anwendungen, bei denen eine gleichzeitige Abschaltung mehrerer Pole erforderlich ist.

25 Ampere je nach Last

Der von einem Schütz schaltbare Strom hängt von der Art der Last und ihrer Gebrauchskategorie ab. Für die Referenz 412551 gibt Legrand einen Betriebsstrom von 25 Ampere in den Kategorien AC-7a oder AC-1 an.

Diese Kategorien sind vor allem mit ohmschen oder leicht induktiven Lasten verbunden, wie etwa bestimmten Heizsystemen und anderen Leistungsanwendungen.

Für Lasten der Kategorien AC-7b oder AC-3 beträgt der von Legrand angegebene Betriebsstrom 10 Ampere. Daher sollte die Auswahl des Schützes sowohl den Strom des Stromkreises als auch die Art der zu steuernden Last berücksichtigen.

400-Volt-Leistungskreis

Das Schütz ist für eine Nennbetriebsspannung von 400 Volt Wechselstrom ausgelegt. Diese Eigenschaft ermöglicht zusammen mit den 4 Polen den Einsatz in Schaltschränken, in denen kompatible vierpolige Stromkreise gesteuert werden müssen.

Die Spannung des Leistungskreises darf nicht mit der der Spule verwechselt werden: Der Hauptkreis arbeitet mit 400 Volt, während die Steuerspule mit 230 Volt betrieben wird.

Für Beleuchtung, Heizung und Pumpen

Legrand empfiehlt diese Referenz für die Steuerung von Lasten mit hohem Energieverbrauch, wie Heizsystemen, Beleuchtungsanlagen und Pumpen.

Es kann mit Schaltern, Zeitschaltuhren, Thermostaten, Steuerungen und anderen Geräten kombiniert werden, die das geeignete Signal an die 230-Volt-Spule liefern können.

Diese Konfiguration ermöglicht das automatische Ein- und Ausschalten von Geräten über den Schaltschrank, ohne die Leistungsschaltung direkt betätigen zu müssen.

Kapazität für verschiedene Beleuchtungslasten

Zusätzlich zum Nennstrom gibt Legrand spezifische Werte für verschiedene Beleuchtungstechnologien an.

• Maximale Last für Glühlampen: 3.000 Watt.
• Maximale Last für Leuchtstofflampen: 2.100 Voltampere.
• Maximale Last für Leuchtstofflampen in Duo-Schaltung: 2.200 Voltampere.
• Maximale Last für parallel kompensierte Leuchtstofflampen: 1.000 Voltampere.

Diese Werte müssen stets mit den konkreten Eigenschaften der Leuchten, ihren Einschaltströmen und den Bedingungen des Stromkreises kombiniert werden.

Manuelle Frontbetätigung

Das Schütz verfügt über eine manuelle Betätigung an der Vorderseite, die eine direkte Bedienung des Geräts bei Prüf-, Test- oder Wartungsarbeiten ermöglicht.

Der Mechanismus erlaubt dauerhafte Positionen für Ein- oder Ausschalten ohne automatische Rückstellung und erleichtert so Diagnose- und Eingriffsarbeiten an der Anlage.

Kompaktes Format mit 2 Teilungseinheiten

Das Legrand CX³ 412551 ist für die Montage auf DIN-Schiene ausgelegt und belegt nur 2 Teilungseinheiten, was die Integration in Schaltschränke mit begrenztem Platz erleichtert.

Die ungefähren Abmessungen sind:

• Breite: 35,6 Millimeter.
• Höhe: 94,9 Millimeter.
• Tiefe: 72,6 Millimeter.
• Einbautiefe: 44 Millimeter.

Montage auf DIN-Schiene

Das Schütz verfügt über Befestigungssysteme, die die Montage auf DIN-Schiene im Schaltschrank erleichtern.

Die Serie ermöglicht außerdem das Einführen und die Installation von Kammschienen vom Gabeltyp von oben, was bestimmte Einspeisekonfigurationen zusammen mit anderen modularen Geräten erleichtert.

Beschriftungsfeld zur Stromkreiskennzeichnung

Die Front verfügt über ein Beschriftungsfeld, mit dem die Funktion des Schützes oder die von ihm gesteuerte Last klar gekennzeichnet werden kann.

Diese Eigenschaft erleichtert die Inspektion und Wartung in Schaltschränken mit mehreren Stromkreisen und ermöglicht das schnelle Auffinden des entsprechenden Geräts.

Kompatibel mit Legrand-Zubehör

Die Referenz 412551 kann mit kompatiblem Legrand-Zubehör ergänzt werden. Der Hersteller nennt ausdrücklich die Möglichkeit, das Hilfsmodul mit der Referenz 412430 zu integrieren.

Dieses Zubehör erweitert die Möglichkeiten der Signalisierung oder Steuerung, wenn das Anlagendesign dies erfordert.

IP2X-Schutz

Das Schütz besitzt die Schutzart IP2X. Nach ordnungsgemäßer Installation im Schaltschrank bietet seine Konstruktion Schutz gegen das Berühren gefährlicher Teile gemäß den für diese Schutzart definierten Bedingungen.

Entspricht IEC/EN 61095

Das Legrand CX³ 412551 wird gemäß der Norm IEC/EN 61095 gefertigt, die für elektromechanische Schütze für den Hausgebrauch und ähnliche Anwendungen gilt.

Seine Technologie entspricht einem monostabilen elektromagnetischen Schütz, das zur Fernsteuerung von Lasten über ein elektrisches Signal entwickelt wurde.

Technische Merkmale des Legrand 412551

• Marke: Legrand.
• Serie: CX³.
• Referenz: 412551.
• EAN: 3245064125512.
• Produkttyp: modulares Leistungsschütz.
• Technologie: monostabiles elektromagnetisches Schütz.
• Anzahl der Pole: 4.
• Normalerweise offene Kontakte: 4.
• Normalerweise geschlossene Kontakte: keine.
• Betriebsstrom AC-7a oder AC-1: 25 Ampere.
• Betriebsstrom AC-7b oder AC-3: 10 Ampere.
• Nennspannung des Leistungskreises: 400 Volt Wechselstrom.
• Nennspannung der Spule: 230 Volt Wechselstrom.
• Steuerspannungsbereich: zwischen 195 und 253 Volt.
• Frequenz: 50 oder 60 Hertz.
• Maximale Last für Glühlampen: 3.000 Watt.
• Maximale Last für Leuchtstofflampen: 2.100 Voltampere.
• Maximale Last für Leuchtstofflampen in Duo-Schaltung: 2.200 Voltampere.
• Maximale Last für parallel kompensierte Leuchtstofflampen: 1.000 Voltampere.
• Manuelle Frontbetätigung: ja.
• Montage: DIN-Schiene.
• Anzahl der Teilungseinheiten: 2.
• Breite: 35,6 Millimeter.
• Höhe: 94,9 Millimeter.
• Tiefe: 72,6 Millimeter.
• Einbautiefe: 44 Millimeter.
• Schutzart: IP2X.
• Beschriftungsfeld: ja.
• Kompatibel mit Zubehör: ja.
• Von Legrand angegebenes Zubehör: Referenz 412430.
• Norm: IEC/EN 61095.

Vierpoliges Schütz zur Automatisierung von Lasten über den Schaltschrank

Das Legrand CX³ 412551 kombiniert 4 normalerweise offene Kontakte, einen Strom von bis zu 25 Ampere, eine Steuerspule von 230 Volt und einen Leistungskreis von 400 Volt in einem kompakten Format von nur 2 Teilungseinheiten.

Seine vierpolige Ausführung, die manuelle Frontbetätigung, die Montage auf DIN-Schiene und die Kompatibilität mit Zubehör ermöglichen die Integration in Automatisierungssysteme für Beleuchtung, Heizung, Pumpen und andere kompatible Lasten, stets unter Auswahl gemäß der entsprechenden Gebrauchskategorie.
