Fernschalter 16A 2Ö BOB. 230V

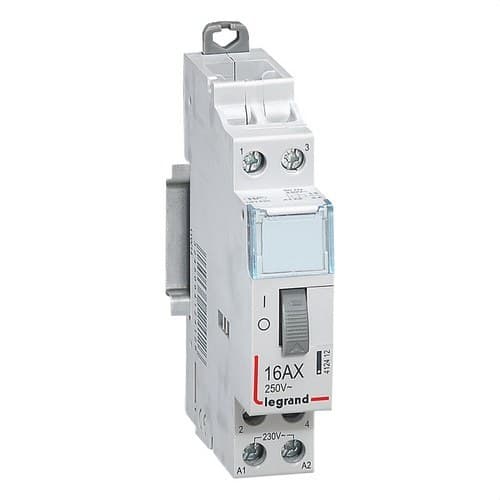

Der Legrand CX³ 412412 Stromstoßschalter ist ein modulares Gerät, das für die Steuerung elektrischer Stromkreise per Impuls entwickelt wurde. Er verfügt über einen Nennstrom von 16 Ampere, eine bipolare Ausführung mit 2 Schließern sowie eine Steuerspule für 230 Volt Wechselstrom.

Seine Funktionsweise ermöglicht es, den Zustand der Kontakte bei jedem elektrischen Impuls zu ändern. Dadurch eignet er sich besonders gut zur Steuerung desselben Stromkreises von mehreren Tastern aus. Er ist eine gängige Lösung für die zentrale Steuerung von Beleuchtungsstromkreisen in Wohngebäuden, Zweckbauten und anderen Elektroinstallationen.

Legrand CX³ bipolarer Stromstoßschalter 16 Ampere

Die Referenz 412412 gehört zur modularen CX³-Serie von Legrand. Seine Ausführung umfasst 2 Schließer, sodass zwei Kontakte gleichzeitig über die Betätigung der Spule geschaltet werden können.

Der Nennstrom der Kontakte beträgt 16 Ampere, und die zugeordnete Spannung des Leistungskreises erreicht 250 Volt Wechselstrom, wodurch er sich für gängige Steuer- und Automatisierungsanwendungen in Elektroinstallationen eignet.

Steuerung per elektrischen Impulsen

Im Gegensatz zu einem herkömmlichen Schütz, das seine Spule dauerhaft erregt halten muss, um einen bestimmten Zustand beizubehalten, verwendet ein Stromstoßschalter Steuerimpulse, um die Stellung seiner Kontakte mechanisch zu ändern.

Jeder an der Spule anliegende Impuls verändert den Zustand des Geräts. Dadurch kann ein Stromkreis über mehrere Taster gesteuert werden, die mit demselben System verbunden sind, ohne dass in Installationen mit vielen Schaltstellen Wechselschalter und Kreuzschalter erforderlich sind.

230-Volt-Steuerspule

Der Legrand 412412 verfügt über eine Spule für Wechselstrom mit einer Nennsteuerspannung von 230 Volt. Laut den technischen Daten des Herstellers ist ein Steuerspannungsbereich von 210 bis 250 Volt zulässig.

Die zulässige Betriebsfrequenz liegt zwischen 50 und 60 Hertz, was die Integration in konventionelle, mit 230 Volt versorgte Elektroinstallationen erleichtert.

2 Schließer

Dieser Stromstoßschalter verfügt über 2 Schließer, auch als 2 NO bezeichnet. Er besitzt weder Öffnerkontakte noch Wechslerkontakte.

Wenn der entsprechende Steuerimpuls anliegt, ändert der Mechanismus die Stellung der Kontakte und hält den neuen Zustand mechanisch fest, bis ein weiterer Impuls empfangen wird.

Ideal für von mehreren Stellen gesteuerte Beleuchtungsstromkreise

Eine der häufigsten Anwendungen von Stromstoßschaltern ist die Beleuchtungssteuerung über mehrere Taster. Anstatt eine Kombination aus Wechselschaltern und Kreuzschaltern zu verwenden, senden die Taster Impulse an den im Verteiler installierten Stromstoßschalter.

Dieses System ist besonders nützlich in Fluren, Treppenhäusern, Gemeinschaftsbereichen, großen Räumen, Zweckbauten und anderen Bereichen, in denen mehrere Schaltstellen für denselben Stromkreis erforderlich sind.

Modularer Einbau auf DIN-Schiene

Der Legrand CX³ 412412 ist für die Installation auf DIN-Schiene in Verteilerschränken ausgelegt. Er belegt nur 1 Teilungseinheit, wodurch der verfügbare Platz neben Leitungsschutzschaltern, Fehlerstromschutzschaltern und anderen modularen Geräten effizient genutzt werden kann.

Seine Breite beträgt 17,8 Millimeter, die Höhe 95 Millimeter und die Gesamttiefe etwa 70,2 Millimeter. Die von Legrand angegebene Einbautiefe beträgt 44 Millimeter.

Zentrale Steuerung durch mechanische Funktion

Legrand klassifiziert dieses Gerät als Mechanismus für die zentrale Steuerung. Die mechanische Verriegelung hält den Zustand der Kontakte nach jedem Impuls aufrecht, sodass der Stromkreis gesteuert werden kann, ohne das Steuersignal dauerhaft aktiv zu halten.

Diese Eigenschaft macht den Stromstoßschalter zu einer besonders geeigneten Lösung für Installationen, bei denen die elektrische Steuerung von verschiedenen Punkten aus über Taster zentralisiert werden soll.

Kompatibel mit Zubehör der Serie

Die Standard-Stromstoßschalter der CX³-Serie sind dafür ausgelegt, mit bestimmten kompatiblen Legrand-Zubehör- und Zusatzmodulen kombiniert zu werden, um die Steuerungsmöglichkeiten zu erweitern oder das System an die spezifischen Anforderungen der Installation anzupassen.

Die Auswahl eines Zubehörteils sollte stets nach vorheriger Prüfung der Kompatibilität mit der Referenz 412412 und dem vorgesehenen Schaltplan erfolgen.

Technische Merkmale des Legrand 412412

• Marke: Legrand.
• Serie: CX³.
• Referenz: 412412.
• EAN: 3245064124126.
• Produkttyp: modularer Stromstoßschalter.
• Funktion: zentrale Steuerung per Impuls.
• Betriebsart: mechanisch.
• Anzahl der Pole: 2.
• Anzahl der Schließer: 2.
• Anzahl der Öffner: 0.
• Anzahl der Wechsler: 0.
• Nennstrom: 16 Ampere.
• Spannung des Leistungskreises: bis 250 Volt Wechselstrom.
• Nennspannung der Spule: 230 Volt Wechselstrom.
• Steuerspannungsbereich: zwischen 210 und 250 Volt.
• Steuerfrequenz: zwischen 50 und 60 Hertz.
• Montage: DIN-Schiene.
• Anzahl der Teilungseinheiten: 1.
• Breite: 17,8 Millimeter.
• Höhe: 95 Millimeter.
• Tiefe: 70,2 Millimeter.
• Einbautiefe: 44 Millimeter.
• Anwendbare Norm: EN 60669-2-2.

Kompakte Lösung zur Steuerung eines Stromkreises von mehreren Tastern aus

Der Legrand CX³ 412412 Stromstoßschalter kombiniert eine Schaltleistung von 16 Ampere, zwei Schließer und eine 230-Volt-Spule in einem kompakten Format von nur 1 Teilungseinheit.

Seine Impulsfunktion vereinfacht insbesondere die Planung von Installationen, bei denen ein Stromkreis von zahlreichen Stellen aus geschaltet werden soll. Dank der Montage auf DIN-Schiene und der Integration in die modulare Legrand-CX³-Serie ist er eine praktische Lösung für die Steuerung von Beleuchtung und anderen kompatiblen Stromkreisen über den Verteiler.
