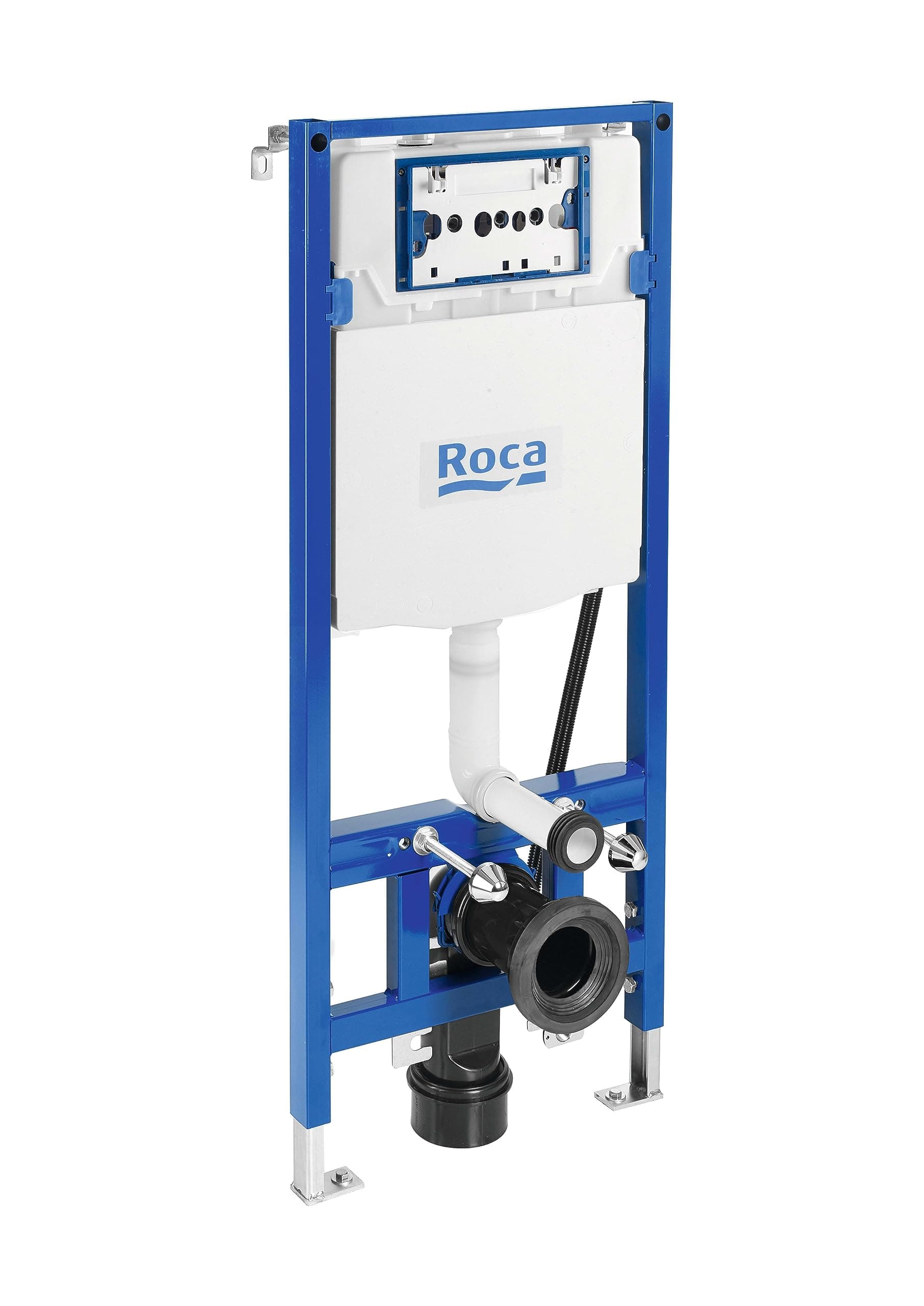

Unterputzrahmen mit Spülkasten Roca Duplo WC One Smart

Der Unterputzrahmen mit Spülkasten Roca Duplo WC One Smart A890078020 ist für die Installation von wandhängenden WCs und insbesondere kompatiblen Roca Smart Toilets konzipiert. Er integriert einen kompakten Spülkasten mit Zwei-Mengen-Spülung, einen speziellen Zulaufschlauch für intelligente WCs, ein Wellrohr, einen Ablaufbogen Ø90/110 mm sowie das notwendige Zubehör für eine einfache Montage.

Mit nur 107 mm minimaler Einbautiefe und einer Höhe von 1.190 mm bietet er eine kompakte Lösung, um Spülkasten und Anschlüsse in der Wand oder im Vorwandinstallationssystem zu verbergen. Seine Metallstruktur bietet eine Belastbarkeit von bis zu 400 kg und verfügt über höhenverstellbare Füße mit Bremssystem für eine stabile und präzise Installation.

Spezifischer Rahmen für Roca Smart Toilets

Der Roca Duplo WC One Smart ist speziell für die Installation von wandhängenden intelligenten WCs vorbereitet. Im Gegensatz zu einem herkömmlichen Rahmen enthält er einen Zulaufschlauch für Smart Toilets und die erforderlichen Elemente, um die Anschlüsse bis zum WC zu führen.

Roca empfiehlt diese Referenz für die Installation kompatibler In-Wash® Inspira und Ona Wand-WCs und bietet die notwendige Unterputz-Infrastruktur, um das Smart Toilet mit einer klaren Optik und ohne sichtbaren Außenspülkasten zu integrieren.

Kompakter Unterputz-Spülkasten

Das Set integriert einen kompakten Spülkasten mit einer Tiefe von nur 80 mm. Diese Bauweise reduziert den Platzbedarf in der Vorwand und erleichtert den Einsatz in Projekten, bei denen die verfügbare Fläche im Badezimmer optimal genutzt werden soll.

Die von Roca angegebene minimale Gesamteinbautiefe beträgt 107 mm.

Zwei-Mengen-Spülung 3/6 Liter

Der Spülkasten wird werkseitig mit einer Zwei-Mengen-Spülung von 3 und 6 Litern geliefert, sodass je nach Bedarf eine reduzierte oder vollständige Spülung gewählt werden kann.

Der Mechanismus unterstützt außerdem verschiedene Volumenkonfigurationen:

• Zwei-Mengen-Spülung 2/4 Liter.
• Zwei-Mengen-Spülung 3/4,5 Liter.
• Zwei-Mengen-Spülung 3/6 Liter.

Diese Einstellmöglichkeit erlaubt es, die Funktion des Spülkastens an die Eigenschaften des installierten WCs und an die Anforderungen des Projekts anzupassen.

Robustes Metallprofil bis 400 kg

Die Struktur des Roca Duplo WC One Smart besteht aus einem Metallprofil mit einer Belastbarkeit von bis zu 400 kg und bietet damit die notwendige Tragfähigkeit für die Installation eines wandhängenden WCs.

Der Rahmen wird hinter der fertigen Verkleidung verborgen und leitet die Lasten an die korrekt installierte und befestigte Struktur weiter.

Höhenverstellbare Füße von 0 bis 200 mm

Der Rahmen verfügt über verstellbare Füße zwischen 0 und 200 mm, wodurch sich die Höhe während der Montage anpassen lässt, um die Endposition des Sanitärs zu bestimmen.

Die Füße sind außerdem mit einem Bremssystem ausgestattet, das die Einstellung erleichtert und die gewählte Position während der Installation fixiert.

Befestigungsabstände von 180 und 230 mm

Das System unterstützt einen Achsabstand der Befestigungen von 180 oder 230 mm und ist damit mit verschiedenen wandhängenden WC-Modellen kompatibel, die diese genormten Maße verwenden.

Diese Vielseitigkeit erleichtert die Integration mit kompatiblen Roca Smart Toilets und wandhängenden WCs.

Ablaufbogen Ø90/110 mm

Das Set enthält einen Ablaufbogen, kompatibel mit DN90 und DN100:

• DN90: 90 mm.
• DN100: 110 mm.

Diese Konfiguration ermöglicht die Anpassung des Abwasseranschlusses an unterschiedliche Sanitärinstallationen.

Obere Wasseranschlüsse

Die Wasserversorgung erfolgt von der Oberseite des Rahmens. Diese Anordnung erleichtert die Organisation der Anschlüsse innerhalb des Unterputzsystems und hilft dabei, alle technischen Elemente hinter der Verkleidung verborgen zu halten.

Der vom Hersteller zugelassene dynamische Druckbereich liegt zwischen 0,1 und 10 bar.

Frontbetätigung

Der Roca A890078020 ist für die Verwendung einer vorn angeordneten Betätigungsplatte vorbereitet.

Die Betätigungsplatte ermöglicht den Zugriff auf den Spülmechanismus und kann je nach gewähltem Modell die entsprechenden Spülfunktionen auslösen.

Die Betätigungsplatte ist nicht im Lieferumfang enthalten und muss mit einer kompatiblen Roca Platte ergänzt werden.

Kompatibel mit verschiedenen Roca Betätigungsplatten

Das Duplo One System ist mit verschiedenen Roca Betätigungsplatten kompatibel und ermöglicht die Auswahl der passenden Oberfläche und Betätigungsart für das Badezimmerdesign.

Zu den dokumentierten kompatiblen Lösungen von Roca gehören verschiedene Platten der Serien PL1, PL2, PL3, PL4 und PL10, einschließlich Dual-Flush-Versionen und bestimmter elektronischer Lösungen.

Die genaue Kompatibilität sollte anhand der konkreten Referenz der gewählten Platte geprüft werden.

Für wandhängende WCs vorbereitet

Dieser Rahmen ist für die Installation von wandhängenden WCs konzipiert. Durch das Verbergen von Spülkasten, Rahmen und Anschlüssen hinter der Verkleidung bleiben nur das WC und die Betätigungsplatte sichtbar.

Diese Art der Installation sorgt für eine klarere Optik und erleichtert die Reinigung des Bodens rund um und unter dem WC.

Inklusive Installationszubehör

Roca liefert das Duplo WC One Smart mit verschiedenen Komponenten, die für die vollständige Installation des Unterputzsystems erforderlich sind:

• Metallrahmen.
• Unterputz-Kompaktspülkasten.
• Zwei-Mengen-Spülmechanismus.
• Zulaufschlauch für Smart Toilets.
• Wellrohr.
• Ablaufbogen Ø90/110 mm.
• Montagezubehör.

Betätigungsplatte und WC sind nicht enthalten und müssen separat erworben werden.

Kompakte Abmessungen

Der Rahmen hat die Maße 475 mm Breite, 107 mm minimale Tiefe und 1.190 mm Höhe.

Der Spülkasten mit nur 80 mm Tiefe trägt dazu bei, den benötigten Platz in der Wand zu reduzieren, und macht das System besonders interessant für Badezimmer, in denen ein wandhängendes WC mit einer relativ kompakten Vorwand installiert werden soll.

Technische Merkmale des Roca A890078020

• Marke: Roca.
• Kollektion: Duplo One.
• Modell: Duplo WC One Smart.
• Referenz: A890078020.
• Typ: Unterputzrahmen mit Spülkasten.
• Anwendung: wandhängende WCs und kompatible Smart Toilets.
• Spülkasten: kompakt, unterputzgeeignet.
• Spülkastentiefe: 80 mm.
• Minimale Einbautiefe: 107 mm.
• Höhe: 1.190 mm.
• Breite: 475 mm.
• Abmessungen: 475 x 107 x 1.190 mm.
• Maximale Rahmenbelastung: 400 kg.
• Verstellbare Füße: 0-200 mm.
• Bremssystem an den Füßen: ja.
• Achsabstand der Befestigung: 180 / 230 mm.
• Voreingestellte Spülmenge: 3/6 Liter.
• Einstellbare Spülmenge: 2/4, 3/4,5 oder 3/6 Liter.
• Position der Betätigungsplatte: frontal.
• Betätigungsplatte enthalten: nein.
• Position des Wasseranschlusses: oben.
• Dynamischer Druckbereich: 0,1-10 bar.
• Ablaufanschluss: DN90 / DN100.
• Ablaufdurchmesser: Ø90 / Ø110 mm.
• Zulaufschlauch für Smart Toilets: enthalten.
• Wellrohr: enthalten.
• Montagezubehör: enthalten.
• Geeignet für: wandhängendes WC.

Besonders geeignet für Roca In-Wash® Wand-WCs

Roca empfiehlt den Duplo WC One Smart A890078020 für die Installation bestimmter wandhängender Modelle der Serien In-Wash® Inspira und Ona.

Der spezielle Zulaufschlauch für Smart Toilets erleichtert die Integration der Funktionen dieser intelligenten WCs in eine Unterputzinstallation und hält die Anschlüsse verborgen.

Unterputzlösung für moderne Badezimmer

Der Roca Duplo WC One Smart kombiniert einen kompakten Spülkasten, eine bis 400 kg belastbare Struktur, verstellbare Füße, eine einstellbare Zwei-Mengen-Spülung und für Smart Toilets vorbereitete Anschlüsse in einem einzigen Unterputzsystem.

Dank der minimalen Tiefe von nur 107 mm und der Integration der Anschlüsse innerhalb des Rahmens ermöglicht er eine saubere und kompakte Installation mit wandhängendem WC, bei der nur das Sanitär und die gewählte Betätigungsplatte sichtbar bleiben.
